Camera di prova per shock termico | Due Zone
Trasferimento automatico del campione | Configurazioni di temperatura A/B/C | Capacità personalizzabili

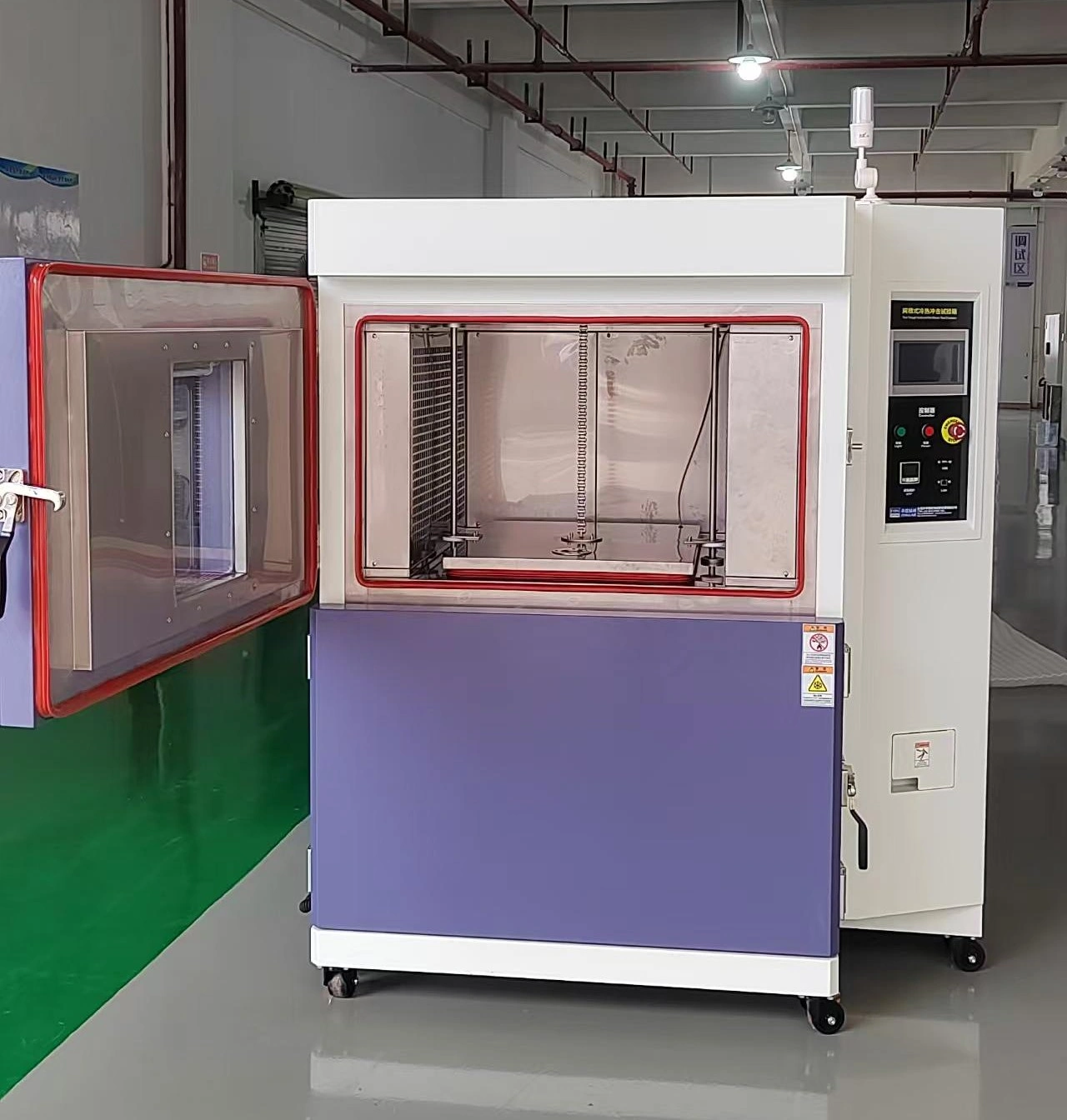

La Camera di Test per Shock Termico a Due Zone della serie ITM-LAB CTS è progettata per valutare la resistenza di componenti elettronici, parti automobilistiche, semiconduttori e materiali industriali ai cambiamenti improvvisi di temperatura.
Dotato di camere calde e fredde indipendenti, il sistema trasferisce automaticamente i campioni di prova tra due zone di temperatura per valutare potenziali guasti causati da espansione termica, contrazione e stress del materiale.
Disponibile in capacità da 50L a 300L, con configurazioni personalizzate per soddisfare diversi requisiti di test.
Specifiche chiave
-
Opzioni a bassa temperatura: −40°C / −55°C / −65°C
-
Intervallo di urto ad alta temperatura: +60°C a +150°C
-
Fluttuazioni di temperatura: ±0,5°C
-
Capacità della camera: 50L–300L / Personalizzabile
-
Trasferimento del campione: Automatico
-
Camera interna: SUS304 Acciaio Inox
Caratteristiche principali | Punto di forza
- Zone Calde e Fredde Indipendenti
Le zone di temperatura separate permettono cambiamenti rapidi nella temperatura di esposizione del campione senza riscaldare e raffreddare ripetutamente un singolo spazio di prova.
- Trasferimento automatico del campione
Il cestello del campione si sposta automaticamente tra la camera calda e quella fredda secondo il ciclo di prova programmato.
- Tre configurazioni di temperatura
I tipi A (−40°C), B (−55°C) e C (−65°C) sono disponibili per diversi requisiti di test a bassa temperatura.
- Controllo stabile della temperatura
Fluttuazione di temperatura di ±0,5°C in condizioni di funzionamento specifiche.
- Costruzione della camera duratura
Interni in acciaio inox SUS304 con isolamento termico e sigillatura per il funzionamento in laboratorio.
- Funzionamento programmabile
Controllo automatico delle impostazioni di temperatura, dei periodi di esposizione, del trasferimento del campione e dei cicli di test.
Specifiche tecniche
Modelli disponibili
| Capacity | < style="width: 56.8163%; height: 36.6667px;">Dimensioni interne (W ×D × H)||
|---|---|---|
| CTS-50L | 50 L | 350 × 360 × 400 mm |
| CTS-100L | 100 L | 500 × 400 × 400 mm |
| CTS-150L | 150 L | 600 × 500 × 500 mm |
| CTS-200L | 200 L | 650 × 500 × 620 mm |
| >CTS-300L | 300 L | 900 × 670 × 500 mm |
| Personalizzato | Su richiesta | Secondo i requisiti del campione |
Temperatura e prestazioni del sistema
| Chamber Design | Two-Zone (Caldo e Freddo) |
| Low-Temperature Type A | −40°C |
| Low-Temperature Type B | −55°C |
| Low-Temperature Type C | −65°C |
| Intervallo di Urto ad Alta Temperatura | +60°C to +150°C |
| Intervallo di temperatura di preriscaldamento | +60°C to +200°C |
| Intervallo di temperatura di preraffreddamento | −70°C to 0°C |
| fluttuazione di temperatura | ±0.5°C |
| Trasferimento del campione | Automatico |
| Materiale della camera interna | SUS304 Stainless Steel |
| Metodo di raffreddamento | Raffreddamento ad aria / Raffreddamento ad acqua |
Come funziona la camera a shock termico a due zone
La serie CTS mantiene ambienti separati tra caldo e freddo. Durante i test, un meccanismo automatico di trasferimento sposta il cestello del campione tra le due camere in base al tempo di esposizione programmato e al conteggio ciclico.
Questo processo crea rapidi cambiamenti nella temperatura di esposizione del campione e aiuta a valutare i potenziali danni causati da stress termico ripetuto.
Applicazioni tipiche
La serie CTS supporta test di affidabilità da shock termico per:
-
Elettronica automobilistica: ECU, sensori, connettori e moduli elettronici.
-
Semiconduttori: pacchetti IC e componenti elettronici.
-
Assemblaggi PCB: saldaturi, schede elettroniche e connessioni elettroniche.
-
Componenti della batteria: Materiali, connettori e involucri correlati alle batterie, soggetti ai requisiti di sicurezza del campione.
-
Materiali industriali: plastiche, gomma, sigillati, adesivi e compositi.
Standard di Test applicabili
La serie CTS può essere configurata per procedure rilevanti di shock termico, tra cui:
-
IEC 60068-2-14 — Variazione di temperatura (Test Na)
-
GB/T 2423.22 — Variazione della temperatura
-
MIL-STD-810H Metodo 503.7 — Shock di temperatura
-
JEDEC JESD22-A106 — Shock Termico
L'applicabilità del test dipende dalla procedura selezionata, dalle condizioni di temperatura, dal carico del campione, dalle prestazioni di trasferimento e dalla configurazione della camera.

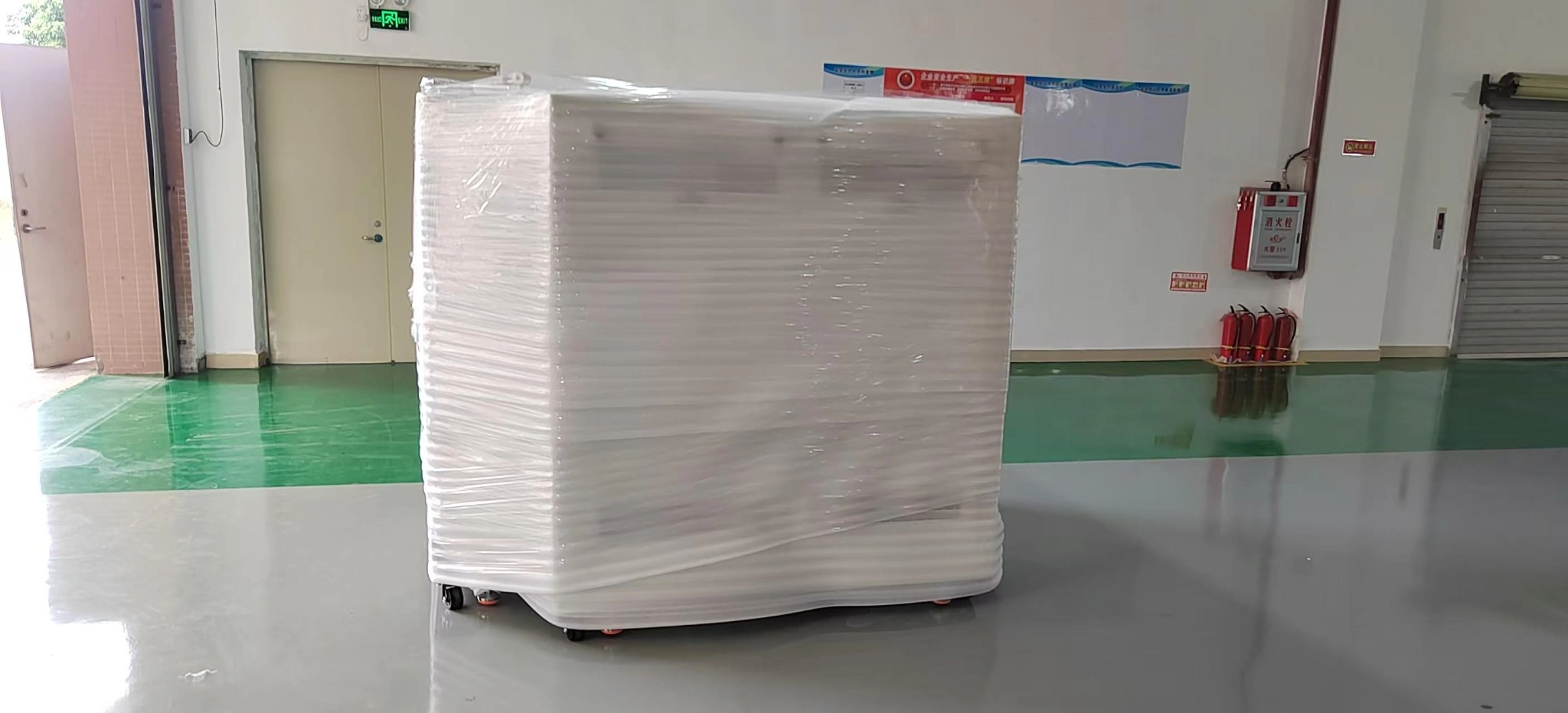

Test in fabbrica prima della spedizione
ITM-LAB conduce ispezioni pre-spedizione e controlli funzionali delle camere di shock termico CTS, inclusi il funzionamento pertinente della camera, il trasferimento automatico del campione e le funzioni di controllo.
Richiedi un preventivo
Trova la camera termica giusta per il tuo test
ITM-LAB offre camere CTS a due zone standard e personalizzate per i test di affidabilità industriale.
Per ricevere una configurazione e un preventivo adeguati, si prega di fornire:
-
Dimensioni e peso del campione
-
Temperature di prova elevate e basse richieste
-
Tempo di esposizione e cicli di prova
-
Standard di prova applicabile
-
Capacità della camera preferita
- A cosa serve una camera di prova per shock termico a due zone?
Una camera di shock termico a due zone valuta come i prodotti resistono a cambiamenti improvvisi tra temperature elevate e basse. È comunemente utilizzata per testare elettronica automobilistica, pacchetti semiconduttori, PCB, connettori, sensori e materiali industriali per eventuali guasti causati da stress termico ripetuto.
- Come funziona la camera di shock termico a due zone CTS?
La serie CTS utilizza camere separate a caldo e freddo. Un meccanismo di trasferimento automatico sposta il cestino del campione tra le due zone di temperatura in base al tempo di esposizione programmato e ai cicli di prova.
- Quali intervalli di temperatura sono disponibili?
La serie CTS offre tre configurazioni a bassa temperatura:
-
Tipo A: −40°C
-
Tipo B: −55°C
-
Tipo C: −65°C
L'intervallo di urto ad alta temperatura va da +60°C a +150°C. Le configurazioni personalizzate possono essere discusse in base ai requisiti specifici del test.
- Quali standard di test sono applicabili?
La serie CTS può essere configurata per procedure di test da shock termico come IEC 60068-2-14 Test Na, GB/T 2423.22, MIL-STD-810H Metodo 503.7 e JEDEC JESD22-A106.
La compatibilità con uno standard specifico dipende dalle condizioni di temperatura richieste, dal carico del campione, dalle prestazioni di trasferimento e dalla configurazione selezionata della camera.
- Quali capacità di camera sono disponibili?
Le capacità standard includono 50L, 100L, 150L, 200L e 300L. ITM-LAB offre anche dimensioni personalizzate della camera in base alla dimensione, quantità e requisiti di prova del campione.
- Quali informazioni servono per richiedere una citazione?
Si prega di fornire le dimensioni e il peso del campione, le temperature alte e basse richieste, i tempi di esposizione, il numero di cicli di prova, lo standard di prova applicabile e la capacità della camera preferita.
ITM-LAB esaminerà questi requisiti e raccomanderà una configurazione adatta della camera per shock termico CTS.
