408 L Capacità di Test | −40°C / −70°C Opzioni | Test ambientali programmabili
L'ITM-LAB GDJS-408L è una camera di prova di temperatura e umidità da 408 L per valutare come componenti elettronici, parti automobilistiche e materiali industriali rispondano a condizioni ambientali controllate.
Disponibile con una temperatura minima di −40°C o −70°C, la camera supporta esposizioni ad alta e bassa temperatura, calore umido a regime stazionario e cicli ambientali programmati. Un controller touchscreen fornisce programmazione di test, monitoraggio di temperatura e umidità e registrazione dei dati.
Costruito attorno al test, non solo all'intervallo di temperatura
Una camera di temperatura e umidità deve fare più che raggiungere il punto di regolazione richiesto. Il campione deve entrare comodamente all'interno dello spazio di lavoro, l'aria deve circolare intorno ad esso e le condizioni programmate devono rimanere entro i limiti operativi della camera.
Il GDJS-408L è pensato per laboratori che necessitano di uno spazio di test ambientale di medie dimensioni senza dover passare a un sistema più grande a piedi accessibile. La sua capacità di 408 L ospita una gamma di componenti e assemblaggi, con spazio per il posizionamento dei campioni e i supporti di supporto.
Sono disponibili due configurazioni: la GDJS-408L-B, con una classifica da −40°C a +150°C, e la GDJS-408L-C, con una classificazione da −70°C a +150°C. Entrambi forniscono controllo della temperatura e dell'umidità, con il funzionamento dell'umidità limitato all'inviluppo temperatura-umidità specificato.
Per i laboratori che lavorano con le procedure di prova IEC 60068, la scelta tra le versioni B e C dovrebbe iniziare con la condizione di bassa temperatura richiesta, seguita dalla dimensione, carico e durata del campione.
A colpo
d'occhio
| Specifiche |
GDJS-408L |
| Volume di prova |
408 L |
| Opzioni a bassa temperatura |
−40°C o −70°C |
| Temperatura massima |
+150°C |
| Fluttuazione della temperatura |
±0,5°C |
| Intervallo di umidità |
20–98% di umidità relativa, all'interno dell'involucro operativo |
| Controller |
Touchscreen programmabile |
| Esportazione dei dati |
USB / CSV |
| Alimentazione |
AC 380 V, 7,5 kW |
Uno spazio di lavoro da 408 L per campioni di prova reali
Il GDJS-408L offre uno spazio di lavoro interno da 600 × 800 × 850 mm, progettato per ospitare campioni di prova, apparecchiature, rack per campioni e connessioni elettriche. Quando si pianifica l'organizzazione del test, è necessario mantenere un sufficiente spazio per la circolazione dell'aria, in particolare durante il test di più campioni o assemblaggi elettronici motorizzati.
Prima di selezionare la camera, considera le dimensioni complete del campione, il carico totale e il calore generato durante il funzionamento. Le prestazioni pubblicate della camera si basano su condizioni di assenza di carico, quindi le prestazioni di temperatura e umidità sotto carico effettivo dovrebbero essere riesaminate secondo la configurazione di prova prevista.
![]()
Prestazioni di temperatura e umidità
Il GDJS-408L fornisce un'esposizione controllata a temperatura e umidità per test ambientali di laboratorio. Tuttavia, l'intervallo di temperatura e quello di umidità non devono essere interpretati come due limiti indipendenti che possono essere combinati in qualsiasi punto di regolazione.
La capacità di umidità della camera è definita da un inviluppo di funzionamento temperatura–umidità. Ad esempio, la specifica tecnica identifica punti di funzionamento tra cui 20°C/98% HR, 60°C/20% HR e 85°C/85% HR.
Quando si pianifica un test termico umido, conferma che il profilo completo di temperatura e umidità rientri nell'area operativa supportata.
![]()
Specifiche tecniche
| Parametro |
Specifiche |
| Modello |
GDJS-408L-B / GDJS-408L-C |
| Volume effettivo |
408 L |
| Dimensioni interne |
600 × 800 × 850 mm |
| Dimensioni esterne |
800 × 1700 × 2020 mm |
| Intervallo di temperatura — B |
−40°C a +150°C |
| Intervallo di temperatura — C |
−70°C a +150°C |
| Fluttuazione della temperatura |
±0,5°C |
| Uniformità della temperatura |
≤2,0°C |
| Deviazione di temperatura |
≤±1°C |
| Intervallo di umidità |
Altezza relativa 20–98% |
| Fluttuazione di umidità |
±1% di umidità | relativa
| Deviazione di umidità |
±3% di umidità | relativa
| Velocità media di riscaldamento |
≥3°C/min |
| Velocità media di raffreddamento |
≥1°C/min |
| Eccesso di riscaldamento/raffreddamento |
≤2°C |
| Livello di rumore |
≤70 dB(A) |
| Alimentazione |
AC 380 V |
| Potenza nominale |
7,5 kW |
| Peso approssimativo |
400 kg |
Test programmabili e registrazione dati
Il GDJS-408L è dotato di un controller touch TFT da 7 pollici che supporta il funzionamento a punto di regolazione fissa e programmi di test di temperatura e umidità a più fasi. Gli operatori possono configurare profili ambientali ripetibili, monitorare le condizioni di prova in tempo reale e rivedere curve storiche di temperatura e umidità.
Per la documentazione e l'analisi dei test, i dati registrati possono essere esportati in formato CSV tramite l'interfaccia USB standard. Interfacce di comunicazione RS-232 e Ethernet opzionali sono disponibili per i requisiti di integrazione, mentre le funzioni di avvio programmate e indicazione dei guasti supportano il funzionamento di routine del laboratorio.
![]()
Applicazioni tipiche di test
Il GDJS-408L è adatto allo sviluppo di prodotti, al controllo qualità e alla valutazione dell'affidabilità ambientale dove è richiesta un'esposizione controllata a temperatura o umidità.
| Applicazione |
Cosa valutano gli ingegneri |
| Componenti elettronici |
Stabilità funzionale dopo esposizione a temperature elevate/basse o a umidità |
| Parti automobilistiche |
Resistenza ambientale di moduli elettronici, connettori e assemblaggi |
| Apparecchiature elettriche |
Degrado dell'isolamento legato all'umidità e prestazioni termiche |
| Plastica e Gomma |
Cambiamenti dei materiali dopo un condizionamento ambientale controllato |
| Assemblaggio industriale |
Prestazioni del prodotto dopo cicli di temperatura programmati |
| Laboratori di ricerca |
Condizionamento ripetibile dell'esemplare ed esposizione ambientale |
Standard di Test Ambientali Rilevanti
La camera può fornire condizioni ambientali utilizzate nelle seguenti procedure IEC 60068, a seconda del profilo richiesto e della configurazione delle apparecchiature.
| Standard |
Procedura di prova |
| IEC 60068-2-1 |
Freddo |
| IEC 60068-2-2 |
Calore secco |
| IEC 60068-2-30 |
Calore umido, ciclico |
| IEC 60068-2-78 |
Calore umido, stato stazionario |
L'edizione standard applicabile, la durata dell'esposizione, la disposizione del campione e i criteri di accettazione dovrebbero essere stabiliti prima del test.
![]()
Costruzione della camera e caratteristiche pratiche

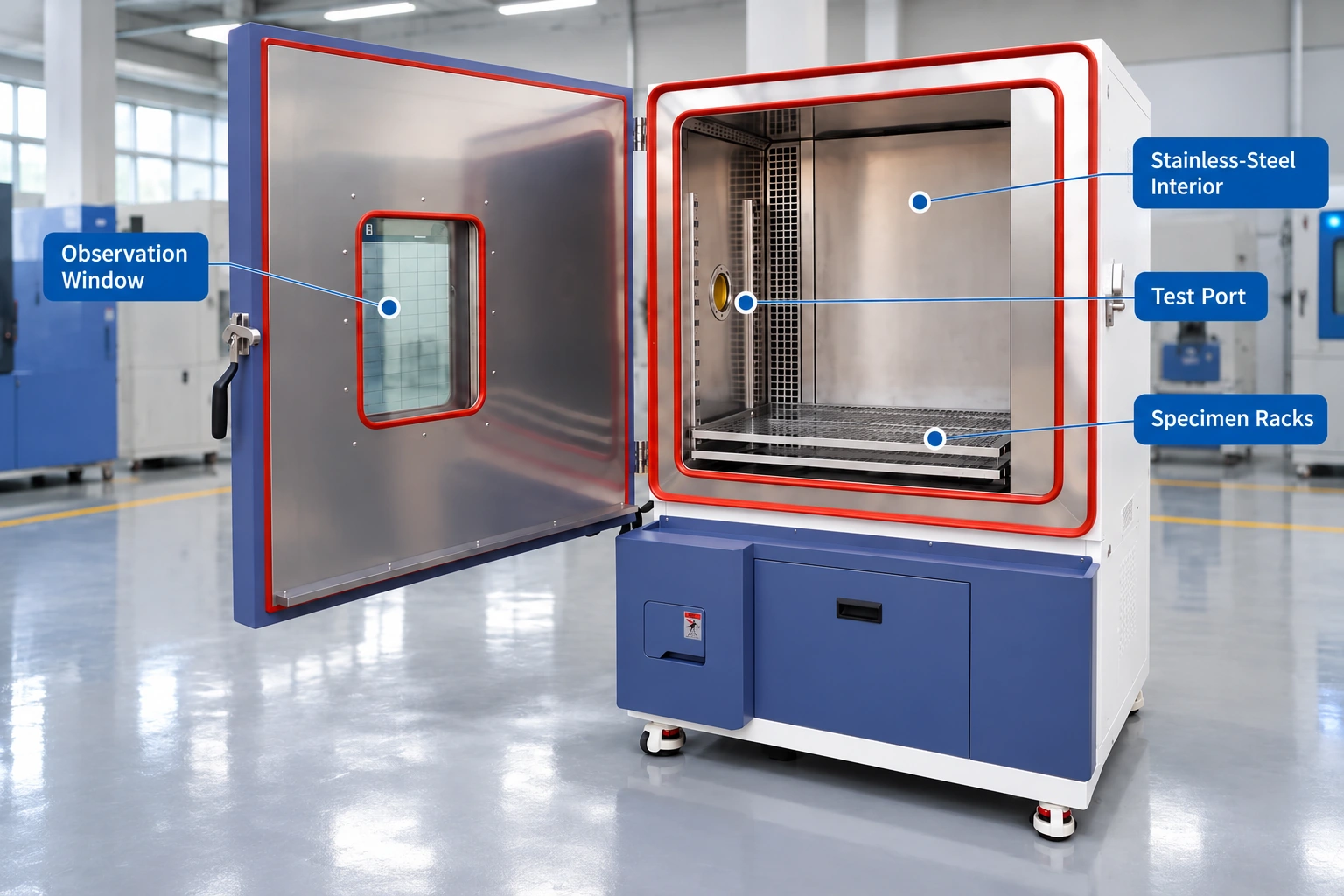

La GDJS-408L presenta interni in acciaio inossidabile SUS304, esterno in acciaio rivestito a polvere, mobile isolato e guarnizione in silicone per un funzionamento regolare del laboratorio quotidiano. Una finestra di osservazione a tre strati con riscaldamento elettrico aiuta a ridurre la scriffatura e la condensa, mentre l'illuminazione LED integrata permette agli operatori di monitorare i campioni durante i test.
La camera è dotata di due rastrelliere per campioni e di un porto di prova sul lato sinistro per il passaggio dei cavi verso apparecchiature esterne, con opzioni di porte da 50 mm e 100 mm elencate nella specifica. Porti guanti opzionali e interfacce di comunicazione possono essere configurati in base a requisiti specifici di test.
![]()
Protezione dell'attrezzatura
Il GDJS-408L include funzioni protettive per condizioni di temperatura anomale, funzionamento del compressore, ventole di circolazione e guasti elettrici.
Un protettore per la sovratemperatura del campione è anch'esso indicato nella specifica tecnica.
Queste protezioni non sostituiscono una valutazione di sicurezza specifica per campione. I materiali testati e eventuali carichi elettrici all'interno della camera devono essere esaminati prima dell'operazione.
Requisiti di installazione | Confermare lo spazio del laboratorio prima della consegna
Il GDJS-408L richiede un'alimentazione elettrica adeguata e un'adeguata distanza per la ventilazione e la manutenzione.
| Voce |
Requisito |
| Temperatura di funzionamento ambientale |
+5°C a +35°C |
| Umidità relativa ambientale |
≤85% di umidità | relativa
| Pressione atmosferica |
80–106 kPa |
| Alimentazione elettrica |
AC 380 V, 7,5 kW |
| Frequenza |
50 Hz ±0,5 Hz; 60 Hz supportati |
| Altezza laterale e posteriore |
600 mm |
| Ambiente di installazione |
Privo di forti vibrazioni, eccessiva polvere e forti interferenze elettromagnetiche |
L'attrezzatura non dovrebbe essere utilizzata per testare o conservare sostanze infiammabili, esplosive, volatili o corrosive senza una configurazione appositamente approvata.
Per gli ordini internazionali, conferma l'alimentazione elettrica disponibile, la via di accesso e l'accordo finale di installazione prima della spedizione.

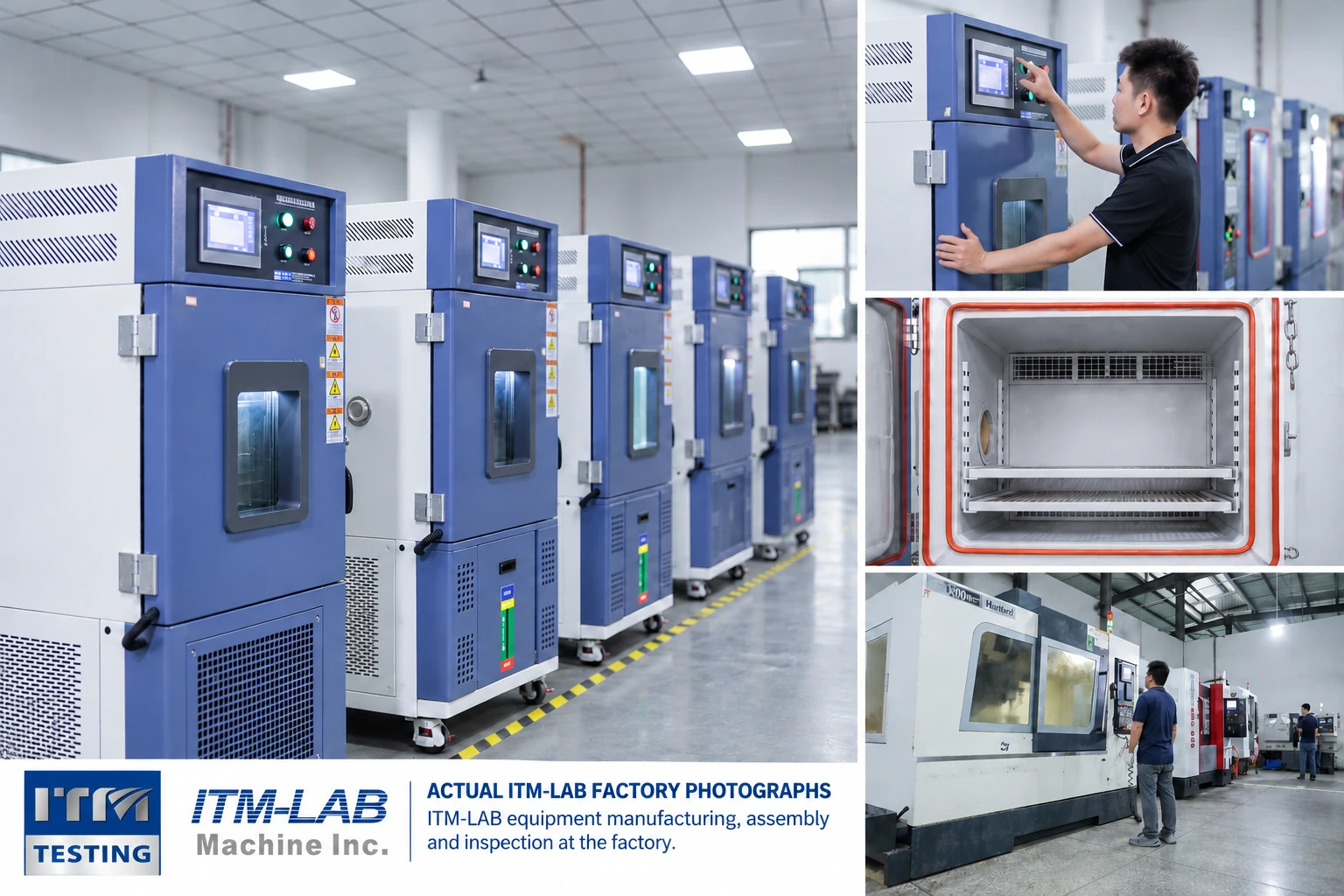

Prodotto da ITM-LAB
ITM-LAB produce apparecchiature di test ambientali per laboratori industriali, team di sviluppo prodotto e applicazioni di controllo qualità.
Il GDJS-408L può essere esaminato rispetto ai requisiti effettivi del cliente, inclusi dimensione del campione, profilo di temperatura e umidità, durata del test e necessità di connessione esterna.
Quando una configurazione standard non è adeguata, il team di ingegneria può valutare le opzioni di apparecchiature disponibili prima del preventivo.
![]()
Richiedi una configurazione e preventivo GDJS-408L
Dicci cosa devi testare. Ti aiuteremo a selezionare la configurazione della camera più appropriata.
Condividi i dettagli del campione, il profilo del test ambientale e i requisiti di installazione con ITM-LAB. Il nostro team può esaminare la domanda e preparare una configurazione e un preventivo adatti all'attrezzatura.
