Un cavo può superare un test di trazione e comunque cedere dopo ripetute pieghe. Un cavo di alimentazione può sopravvivere a migliaia di cicli flessibili ma guastarsi quando lo stesso movimento è concentrato nel sollievo da sforzo. Un cavo di ricarica per veicoli elettrici, un assemblaggio USB, un cavo per elettrodomestico e un cavo di sollevamento possono richiedere movimenti di test molto diversi.
Ecco perché confrontare i produttori di macchine per il test dei cavi non si tratta semplicemente di verificare la velocità massima o il conteggio dei cicli.
La prima domanda è più fondamentale:
Quale meccanismo di guasto deve riprodurre la macchina?
Per questo confronto del 2026, ci concentriamo principalmente sui produttori di apparecchiature per il test meccanico e di durata di fili, cavi, cavi e assemblaggi di cavi, inclusi flessione, flessione, torsione, trazione, trazione e test ciclici.
I localizzatori di guasti dei cavi elettrici, i misuratori di resistenza dell'isolamento e i tester Hi-Pot autonomi sono strumenti di test importanti, ma risolvono un problema diverso e non sono il fulcro principale di questa classifica.
Come abbiamo selezionato i produttori
Questa classifica non si basa sui ricavi aziendali, sulla dimensione della fabbrica o sul numero di prodotti elencati in un catalogo.
Abbiamo esaminato quattro fattori che contano di più nella specificazione delle apparecchiature di test dei cavi:
Copertura da metodo di prova. Il produttore offre una sola macchina convenzionale a flessione o può riprodurre sollecitazioni di flessione, torsione, trazione, trazione e altri sollecitazioni meccaniche dei cavi?
Rilevanza degli standard. L'attrezzatura è progettata secondo procedure riconosciute IEC, UL, EIA o specifiche per applicazione?
Monitoraggio dei guasti. La macchina conta semplicemente i cicli, oppure può rilevare interruzioni del conduttore, perdita di continuità, variazione di impedenza, cortocircuito o un altro guasto durante i test?
Intervallo di applicazione. I cavi di alimentazione, gli assemblaggi di connettori, i cavi USB, i cavi di ricarica per veicoli elettrici, i cavi robotici e i cavi di sollevamento non richiedono necessariamente la stessa macchina.
La classifica sottostante riflette questi criteri e il tipo di applicazione per cui ciascun produttore appare più forte.
I

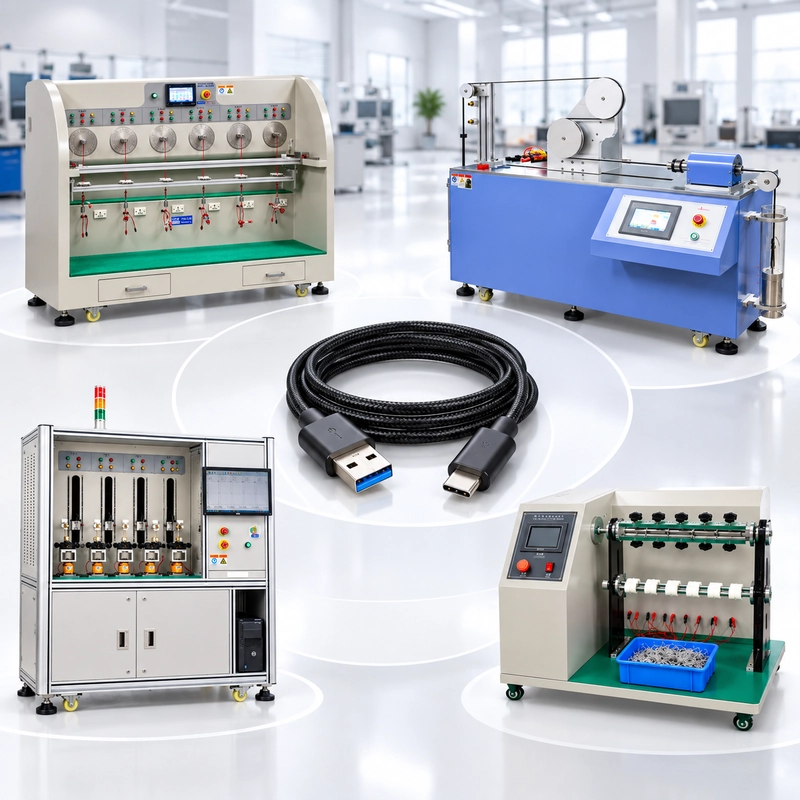

10 migliori produttori di macchine per il test dei cavi in prima
linea| Produttore | Paese | Area più forte | Copertura dei test meccanici | Miglior Abbinamento |
|---|---|---|---|---|
| ITM-LAB | Cina | Durata del cavo multimetodo | Flessione, flessione, torsione, trazione, trazione ciclica | Elettronica, cavi, connettori e laboratori EV |
| Gotech | Taiwan | Test di cavi e spine | Prove meccaniche di flessione, piegatura e componenti | Laboratori di elettronica e connettori |
| ZLTJC | Cina | Apparecchiature basate su standard | Flessione della carrucola, flessione del cordone | Test di conformità IEC / UL |
| Sinuo | Cina | Flessione del cavo IEC | Flessione a due/tre carrucole | Certificazione via cavo e controllo qualità |
| Hatek Elektrik | Turchia | Sistemi di test dell'industria del cavo | Sistemi di flessione e controllo qualità dei cavi | Produttori di cavi |
| Devotrans | Turchia | Test di vita flessibili del cavo | Flessione ripetuta | Laboratori di cavi e materiali |
| ED&D | Stati Uniti | Test dei cavi di sicurezza del prodotto | Ancoraggio del cordone, flessione del cavo | Laboratori di elettrodomestici e sicurezza |
| Strumento Zhongli | Cina | Attrezzature da laboratorio per fili e cavi | Flessione, torsione, flessione, trazione | Fabbriche di cavi e laboratori di ispezione |
| Test principale | Cina | Flessione generale del filo | Flessione ripetuta, flessione | Test generali di durata |
| Cathay Machinery | Cina | Flessione del cavo di sollevamento | Flessione ciclica a lunga corsa | Cavi di collegamento per ascensore e flessibili |
La distinzione importante non è semplicemente chi produce un tester di cavi. È quale produttore può riprodurre il meccanismo di movimento e guasto rilevante per il tuo prodotto.
1. ITM-LAB — Migliore in assoluto per test di durata dei cavi meccanici
Paese: Cina — Dongguan, Guangdong
ITM-LAB prende la prima posizione in questo confronto principalmente per l'ampiezza della sua gamma di test dei cavi meccanici.
Invece di costruire diverse varianti dello stesso tester flessibile di base, ITM-LAB copre diversi meccanismi di guasto dei cavi: piegatura multistazione, flessione del filo a spina, flessione rotazionale, trazione brusca, carico di trazione ciclico, piegatura multicore del cavo e flessione/torsione combinata.
Questa distinzione è importante nei laboratori che testano più di una costruzione di cavi.
Ad esempio, il >RS-8116-6B, fornisce sei stazioni azionate indipendentemente tramite servocomando e può monitorare fino a quattro conduttori per interruzioni del segnale. Il >RS-8116-6D estende il concetto con il monitoraggio dell'impedenza multistazione, funzionamento indipendente, monitoraggio in tempo reale ed esportazione dei dati di test.
Gamma di test cavi ITM-LAB
| Requisito di prova | Equipaggiamento tipico |
|---|---|
| Flessione dei cavi multi-stazio | .RS-8116-6B / RS-8116-6D |
| Flessione del cavo della cannella | RS-8100 |
| Durata del cavo rotazionale | RS-8105D-45° |
| Ritiro improvviso | RS-8112A |
| Carico di trazione ciclico | RS-8000-5 |
| Vita della piegatura del filo | RS-8105A-6 |
| Flessione dei cavi multi-core / EV | RS-8105M |
| Flessione + torsione | RS-8111A |
The RS-8100 adotta un approccio diverso dalla serie RS-8116. È pensato per flessioni ripetute tra spina e filo e utilizza un movimento angolare controllato da servo invece di un carrozza convenzionale. Questo la rende più rilevante quando il guasto è concentrato vicino a un tappo o a un'area di sollievo da sforzo.
Il vantaggio, quindi, non è semplicemente che ITM-LAB produce una macchina per piegare cavi. È che un laboratorio può reperire attrezzature per diverse sollecitazioni meccaniche di cavi dallo stesso produttore.
C'è anche un limite chiaro a questo vantaggio. Gli acquirenti che cercano esclusivamente strumenti per la localizzazione dei guasti del cavo, diagnostica sul campo o apparecchiature autonome per isolamento dovrebbero invece confrontare produttori specializzati per il test dei cavi elettrici.
Più adatti a: Elettronica, connettori, cavi, cavi di ricarica e laboratori di ricerca e sviluppo che necessitano di più di un metodo meccanico di durata dei cavi.
2. Gotech — Forte per i test di affidabilità su cavi, condegli ed elettronica
Paese: Taiwan — Taichung
Gotech è più ampia di un produttore dedicato al test dei cavi, ma i test su cavi e spine costituiscono una parte riconoscibile della sua gamma di apparecchiature per il test fisico.
Questo rende l'azienda particolarmente rilevante per i laboratori di elettronica e connettori, dove la durata dei cavi è una parte di un più ampio programma di affidabilità meccanica.
Le apparecchiature Gotech sono apparse anche nella documentazione pubblicata di qualificazione dell'assemblaggio dei cavi. Ad esempio, la documentazione di qualificazione Molex identifica un tester di piegatura a plug Gotech in un sistema di test di flessibilità dei cavi, fornendo prove utili dell'uso reale nei test dei componenti piuttosto che del solo posizionamento del catalogo.
Per gli acquirenti che confrontano Gotech con un altro produttore di tester per la flessibilità dei cavi, i dettagli importanti sono il movimento effettivo, la geometria del campione, il sistema di ristrutturazione, il monitoraggio elettrico e l'architettura della stazione—non semplicemente se entrambe le macchine riportano la parola "flexing" nel nome del prodotto.
Più adatti a: Elettronica, connettori, assemblaggio cavi e laboratori di componenti.
3. ZLTJC — forte quando la RFQ inizia con un requisito IEC o UL
Paese: Cina — Guangzhou, Guangdong
Se la tua specifica di apparecchiatura inizia con una clausola standard anziché con una configurazione macchina desiderata, ZLTJC è uno dei produttori più rilevanti in questa lista.
La sua gamma di test dei cavi include apparecchi flessibili a carrucole e sistemi di alimentazione a flessione del cavo costruiti su standard prescritti e geometrie degli apparecchi.
Questa è una distinzione importante.
Un laboratorio di certificazione potrebbe non aver bisogno di una piattaforma di ricerca e sviluppo aperta con stazioni programmabili singolarmente. Potrebbe semplicemente richiedere che la macchina riproduca il diametro della carrucola, la massa applicata, il movimento del campione, la condizione elettrica e il criterio di guasto specificati dalla procedura applicabile.
ZLTJC è particolarmente rilevante in quella situazione.
Più adatti a: laboratori di certificazione, produttori di elettrodomestici e test di conformità IEC/UL.
4. Apparecchiature di prova sinuo — focalizzate sulla flessione dei cavi IEC
Paese: Cina
Sinuo è un altro produttore che vale la pena confrontare quando il requisito è la qualificazione convenzionale per cavi flessibili.
I suoi sistemi di flessibilità dei cavi includono configurazioni a due e tre carrucole associate alle applicazioni IEC 60227 e IEC 60245. Le configurazioni pubblicate combinano corsa definita, carico meccanico, carico elettrico e rilevamento dei guasti.
Questa architettura dell'apparecchiatura è fondamentalmente diversa da una compatta macchina per piegare fili.
In un test di flessione della carrucola, il cavo percorre ripetutamente un percorso meccanico definito. La disposizione delle carrucole, il diametro, il peso applicato, la corsa e le condizioni elettriche contribuiscono tutti al test.
Per questo motivo, chi lavora con un metodo IEC dovrebbe confrontare la configurazione completa dell'apparato piuttosto che solo la velocità e il conteggio massimo dei cicli.
Più adatti a: produttori di cavi flessibili, reparti QC cavi e laboratori di certificazione.
5. Hatek Elektrik — Forte Focus sull'Ingegneria dell'Industria del Cavo
Paese: Turchia — Denizli
Hatek Elektrik merita attenzione perché i test sui cavi non sono una categoria marginale in un catalogo generale di apparecchiature da laboratorio.
L'azienda sviluppa apparecchiature per l'industria dei cavi, inclusi applicazioni meccaniche, elettriche, ad alta tensione e altre applicazioni di controllo qualità dei cavi, e produce apparecchiature a Denizli, in Turchia.
Questo cambia la proposta di acquisto.
Una fabbrica di cavi potrebbe non acquistare un solo tester di piegatura isolato. Può sviluppare un sistema QC di laboratorio o di produzione più grande e richiedere diverse macchine, dispositivi specifici per il progetto o configurazioni adattate a particolari costruzioni di cavi.
L'attenzione di Hatek sull'industria del cavo la rende particolarmente rilevante in quella situazione.
Vale la pena considerarlo quando: l'acquirente è un produttore di cavi e l'attrezzatura fa parte di un progetto più ampio di controllo qualità o laboratorio del cavo.
6. Devotrans — Una scelta mirata per i test convenzionali di vita flessibile
Paese: Turchia — Istanbul
Non tutti i laboratori di cavi hanno bisogno di un sistema multiasse altamente configurabile.
Devotrans è un buon esempio di approccio più mirato.
La sua attrezzatura di prova a cavi flessibili è progettata per flettere ripetutamente un cavo mentre il conduttore è in carica e fermarsi quando si verifica un guasto del conduttore. Questo rende l'attrezzatura adatta per i test convenzionali di flessibilità dei cavi, dove la domanda principale è semplice:
Quanti cicli sopravvive il cavo prima di un guasto elettrico?
Le configurazioni pubblicate includono diversi carichi applicati e intervalli di corrente e si riferiscono a procedure consolidate di test per cavi.
Per i laboratori che utilizzano ripetutamente un unico metodo di flessibilità ben definito, questa semplicità può essere un vantaggio piuttosto che una limitazione.
Più adatto a: produttori di cavi e laboratori QC che richiedono test convenzionali di vita flessibili con rilevamento di guasti.
7. ED&D — Miglior Soluzione per Laboratori di Sicurezza dei Prodotti e Elettrodomestici
Paese: Stati Uniti — Carolina del Nord
ED&D affronta i test dei cavi da una prospettiva di sicurezza del prodotto.
Le sue attrezzature per cavi e flessibilità coprono applicazioni come cavi flessibili, set di cavi, cavi di alimentazione, elettrodomestici e ancoraggi di cavi. Questo lo rende particolarmente rilevante quando il cavo viene testato come parte di un prodotto elettrico finito piuttosto che come un campione di materiale isolato.
Considera un elettrodomestico con un cavo di alimentazione non staccabile.
La preoccupazione ingegneristica potrebbe non essere semplicemente se il cavo stesso sopravviva a ripetute flessi. Il test potrebbe anche dover riprodurre il movimento in cui il cavo entra nell'apparecchio e valutare il comportamento del sistema di ancoraggio o di scarico della tensione.
Questo è un problema di prova diverso rispetto alla flessione della carrucola o alla torsione a cavo libero.
Più adatto a: produttori di elettrodomestici, laboratori di sicurezza dei prodotti e team di ingegneria della conformità.
8. Strumento Zhongli — Ampia copertura del laboratorio di fili e cavi
Paese: Cina — Dongguan, Guangdong
Zhongli Instrument offre una gamma relativamente ampia di apparecchiature da laboratorio a filo e cavi.
I suoi sistemi meccanici di cavi includono apparecchiature convenzionali di flessibilità oltre ad altri metodi di durabilità di fili/cavi. Un esempio utilizza un carrello alternativo, carrucole specifiche e pesi applicati mentre monitora rotture di conduttore, cortocircuito conduttore-conduttore e cortocircuito cavo-carrucola.
Questa capacità di monitoraggio è degna di nota perché il solo movimento meccanico non definisce un test utile di vita flessibile.
Se un conduttore interno si guasta a metà di un lungo programma di cicli, il laboratorio ha bisogno di un metodo per identificare quando si è verificato quel guasto.
Zhongli è quindi più rilevante per un laboratorio generale di cavi rispetto a un fornitore che offre solo una macchina a ciclo di piegatura di base.
Più adatto a: produttori di fili e cavi, reparti QC e laboratori di ispezione.
9. Test Top — Un'opzione semplice per la piegatura del filo
Paese: Cina — Shenzhen
Top Test offre apparecchiature di prova meccaniche e orientate agli standard, incluse macchine per piegatura ripetuta di fili e cavi.
La sua posizione in questa classifica è relativamente semplice: vale la pena considerarla quando il movimento richiesto è già noto e l'acquirente necessita di un sistema convenzionale di curvatura o di vita flessibili.
Questo è diverso dai laboratori che cercano di costruire un programma completo di affidabilità dei cavi che includa torsione, trazione, flessione dei canelli e test multi-core.
Per un'applicazione definita di piegatura dei fili, tuttavia, una macchina più semplice può essere esattamente ciò che serve.
I punti chiave di confronto dovrebbero essere la geometria della flessione, il design del dispositivo, la velocità, l'angolo, il carico applicato, il controllo del ciclo e il metodo utilizzato per determinare il cedimento del campione.
Più adatto a: test generali di vita di filo e cavi.
10. Macchine Cathay — Specialista per la flessione dei cavi di sollevamento
Paese: Cina — Changzhou
Cathay Machinery non è inclusa perché offre la gamma più ampia di apparecchiature per il test dei cavi.
È incluso perché dimostra perché l'applicazione del cavo è importante.
Le sue apparecchiature di flessione del cavo di sollevamento sono progettate per cavi utilizzati in applicazioni di sollevamento e connessione flessibile, dove la lunghezza del campione, la distanza di movimento, l'accelerazione, la disposizione delle morsette e le condizioni di ciclismo a lungo termine sono molto diverse da quelle di un cavo USB corto o di un elettrodomestico.
Una macchina progettata per questa applicazione può quindi apparire molto diversa da ciò che molti ingegneri immaginano quando sentono "tester che flessiva i cavi".
Questa specializzazione è utile invece di limitare quando l'applicazione corrisponde.
Più adatto a: cavi di sollevamento e lunghi cavi di connessione flessibile che richiedono movimenti ciclici specifici per l'applicazione.
Stesso "test di flessibilità del cavo", macchina diversa
Due macchine possono essere vendute entrambe come tester per flettione dei cavi e comunque riprodurre sollecitazioni completamente diverse.
Questo è uno degli errori di specifica più facili da fare.
La regola pratica è semplice:
Non scegliere la macchina dalla parola "flessione". Sceglila dal movimento richiesto.
Dove le specifiche dei tester dei cavi sbagliano
Sei stazioni non significano sempre sei test indipendenti
Una macchina con sei posizioni di campione può ancora utilizzare un motore comune e un profilo di movimento comune.
Un altro sistema a sei stazioni può permettere a ciascuna stazione di operare, fermarsi e monitorare in modo indipendente.
Quelle non sono configurazioni equivalenti.
Per i laboratori che utilizzano diverse varianti di cavi o condizioni di prova contemporaneamente, il controllo indipendente può migliorare significativamente l'utilizzo delle apparecchiature.
Chiedi al produttore specificamente se "sei stazioni" significa sei posizioni di campioni o sei canali di test controllati indipendentemente.
Il conteggio ciclico non è la stessa cosa del rilevamento dei guasti
Supponiamo che un test sia programmato per 100.000 cicli.
La macchina raggiunge 100.000 senza interruzioni—ma il conduttore si è effettivamente aperto al ciclo 38.420.
Un contatore di cicli da solo non può dirtelo.
A seconda del test, un monitoraggio utile può includere:
continuità, circuito aperto, cortocircuito, cortocircuito da conduttore a carrucola o variazione di impedenza.
Il criterio di guasto richiesto dovrebbe derivare dal requisito del prodotto o dalla procedura di prova.
L'angolo di flessione non è raggio di curvatura
Questi termini descrivono cose diverse.
L'angolo di flessione descrive il movimento angolare.
Ilraggio di curvatura descrive la curvatura imposta al cavo.
Un tester può riprodurre il movimento specificato di ±90° e comunque creare la deformazione del cavo sbagliata se la geometria del dispositivo o il raggio di curvatura sono errati.
Questo diventa particolarmente importante con cavi altamente flessibili, conduttori piccoli, stenzioni di connettore e prodotti in cui la fatica si verifica in un'area molto localizzata.
La partita fa parte del test
La macchina crea movimento. Il dispositivo determina come quel movimento raggiunge il campione.
La distanza tra le pinze, l'orientamento del connettore, il diametro del cavo, la lunghezza libera del cavo, il supporto di sollievo dalla tensione, il diametro della carrucola e il peso applicato possono tutti cambiare dove e come un cavo si guasta.
Per prodotti non standard, inviare al produttore un disegno o un campione fisico può quindi essere più utile che inviare solo un conteggio ciclico target.
Gli standard contano—ma il numero standard non è la specifica
Le macchine per il test dei cavi vengono spesso acquistate citando uno standard:
IEC 60227
IEC 60245
UL 817
EIA-364-41D
Questo è un punto di partenza utile, ma non è una specifica completa della macchina.
Un metodo di flessione delle carrucole IEC, ad esempio, può definire un sistema meccanico che coinvolge geometria, corsa, carico, costruzione del campione e condizioni elettriche.
Un test di flessione orientato a spina orientato UL può invece utilizzare movimenti angolari ripetuti concentrati vicino al tappo o al sollievo da deformazione.
Entrambi possono essere descritti casualmente come flessione dei cavi.
Non sono intercambiabili.
Prima di specificare una macchina, conferma:
Clausola →o figura → standard ed edizione campione → il movimento → carico → il dispositivo → condizioni elettriche → criterio di guasto
Se il tuo progetto è guidato dagli standard, definisci questi elementi prima di confrontare la capacità o la velocità della macchina.
Cosa inserire nella tua RFQ
Una RFQ utile per una macchina di test dei cavi non deve necessariamente essere lunga. Deve descrivere il test vero e proprio.
Include:
Campione: tipo di cavo, applicazione, numero di conduttori, dimensioni del cavo, connettore o terminazione, e un disegno o campione se disponibile.
Movimento: piegatura, flessione, torsione, trazione, trazione o un altro movimento definito.
Condizioni meccaniche: angolo di flessione, raggio di curvatura, corsa, velocità, forza o peso applicato e conteggio ciclico bersaglio.
Monitoraggio: continuità, circuito aperto, cortocircuito, impedenza, numero di core monitorati e comportamento di arresto/allarme richiesto.
Base di prova: standard, edizione, clausola/figura o procedura specifica per il cliente applicabile.
Debito: numero di campioni simultanei e se ogni stazione necessita di un controllo indipendente.
Con questi input, il produttore può determinare se una macchina standard è adatta o se il dispositivo, il trascostamento, il sistema di monitoraggio o il programma di controllo devono essere modificati.
Tre domande che gli acquirenti di solito pongono
Un tester dei cavi può gestire test di flessione, torsione e trazione?
Di solito non bene.
Questi test creano movimenti e percorsi di carico fondamentalmente diversi.
Una piegatrice flettere il campione attorno a una geometria definita. Un tester di torsione lo ruota attorno al suo asse longitudinale. Un sistema di trazione applica la forza assiale.
Alcuni sistemi possono combinare movimenti correlati, ma l'affermazione che una macchina effettui ogni test di durata dei cavi dovrebbe essere confrontata con il vero e proprio sistema di illuminazione e meccanismo di trasmissione.
Ho bisogno di un monitoraggio elettrico durante un test di flessibilità del cavo?
Non sempre.
Ma se lo scopo è determinare quando un conduttore interno si guasta, il solo conteggio dei cicli non è sufficiente.
Il monitoraggio in tempo reale della continuità, circuito aperto, cortocircuito o impedenza consente al laboratorio di associare un conteggio ciclico meccanico a un evento di guasto elettrico.
Il metodo di monitoraggio corretto dipende dalla costruzione del cavo e dai criteri di accettazione.
Dovrei comprare un tester a sei stazioni o sei stazioni controllate indipendentemente?
Dipende dalla capacità di produzione in laboratorio.
Se tutti e sei i campioni utilizzano sempre lo stesso profilo, un sistema multi-stazione a moto condiviso può essere sufficiente.
Se diversi campioni necessitano di velocità, angoli, condizioni di arresto o monitoraggio dei guasti differenti, le stazioni indipendenti offrono una flessibilità notevolmente maggiore.
Non presumere che le due configurazioni siano equivalenti dalla frase "tester a sei stazioni".
Scelta di un produttore di macchine per il test dei cavi
Il fornitore giusto dipende dal meccanismo di guasto che devi riprodurre—non dal conteggio ciclico più grande in un datasheet.
Un laboratorio di certificazione che esegue un test prescritto con carrucole IEC ha un requisito diverso rispetto a un produttore di elettronica che indaga sui guasti di sollievo dalla tensione dei connettori. Un cavo di ricarica per veicoli elettrici, un cavo robotico, un cavo per elettrodomestici e un cavo di sollevamento introducono nuovamente diversi problemi meccanici.
Per i laboratori che richiedono diversi metodi meccanici di durata, la gamma di ITM-LAB copre piegatura, flessione dei candele, test rotazionali, trazione brusca, carico di trazione ciclica, test multi-core dei cavi e combinazione di flessione/torsione. Per un apparecchio di standard fissi o un'applicazione specializzata, un altro produttore in questo confronto potrebbe essere la scelta migliore.
Definisci il cavo. Definisci la modalità di guasto. Definisci il movimento di prova. Poi seleziona l'attrezzatura.
