Una camera di nebbia salina può generare nebbia. Questo non la rende automaticamente la camera giusta per ASTM G85.
ASTM G85 copre cinque pratiche modificate della nebbia salata, e le differenze tra di esse non sono minime. Uno utilizza la nebbia salina acidificata continua. Altri introducono esposizione ciclica, acqua di mare sintetica, anidride solforosa o condizioni ripetute di nebbia/secchezza.
Questo cambia il modo in cui il test deve essere specificato—e il modo in cui la camera dovrebbe essere selezionata.
Un fissaggio rivestito di zinco, un componente di scambiatore di calore in alluminio e una staffa in acciaio verniciato possono apparire tutti nello stesso programma automobilistico, ma potrebbero non appartenere allo stesso Allegato ASTM G85.
Il punto di partenza migliore quindi non è:
"Quale camera di nebbia salina dovremmo acquistare?"
È:
"Quale metodo ASTM G85 si applica, quale ambiente richiede e cosa deve effettivamente controllare la camera?"
Questa guida segue la decisione nell'ordine che gli ingegneri solitamente necessitano:
metodo standard → → configurazione del prodotto → camera
Cosa copre effettivamente ASTM G85
ASTM G85 è la Pratica Standard per i test sulla nebbia salina modificata.
Si applica ai test di corrosione di metalli ferrosi e non ferrosi, nonché di rivestimenti organici e inorganici. Attualmente ASTM elenca cinque modifiche separate nell'Allegato A1 fino ad A5.
Questi cinque metodi sono:
| Allegato | Metodo | Carattere di esposizione |
|---|---|---|
| A1 | Acido Acetico-Spruzzo di Sale | Continuo |
| A2 | Spruzzatura salina acidificata ciclica | Cyclic |
| A3 | Test Acidificato con Acqua di Mare (SWAAT) | Cyclic |
| A4 | SO₂ Spruzzatura salina | Cyclic |
| A5 | Diluire nebbia ciclica/secco dell'elettrolita | Nebbia ciclica/secco |
ASTM G85 è quindi meglio inteso come una
Questa distinzione è importante perché sia la chimica che la sequenza di esposizione possono modificare la risposta alla corrosione.
Un rivestimento che funziona bene in un ambiente non dovrebbe automaticamente essere presumibile che si comporti allo stesso modo in un altro.
ASTM G85 vs ASTM B117
La differenza è spesso semplificata come:
ASTM B117 = normale nebbia salina
Non è del tutto corretto.
ASTM B117 è costruito attorno a un ambiente di nebbia salina continua controllata. ASTM G85 modifica quell'ambiente tramite acidificazione, esposizione ciclica, acqua di mare sintetica, SO₂, elettroliti diluiti o combinazioni di queste condizioni. La stessa ASTM osserva che la G85 prevede modifiche per situazioni in cui si desidera un ambiente diverso o più corrosivo rispetto alla nebbia salina della B117.
Questo significa che la prima domanda ingegneristica dovrebbe essere:
Quale ambiente dovrebbe vedere il prodotto durante il test?
Not:
Quale numero standard appare nella brochure della camera?
Un mobile di nebbia di base può essere completamente adatto a un programma di corrosione e inadatto a un altro.
In che modo differiscono i cinque metodi ASTM G85
I cinque metodi sono più facili da comprendere se ci si concentra su ciò che cambia da uno all'altro.
A1 cambia la chimica ma mantiene l'esposizione continua.
A2 aggiunge l'esposizione ciclica a un ambiente salino acidificato.
A3 utilizza acqua di mare sintetica acidificata ed è comunemente conosciuta come SWAAT.
A4 introduce anidride solforosa, che modifica sia l'ambiente di corrosione sia i requisiti di sicurezza delle apparecchiature.
A5 utilizza un elettrolita diluito con ciclo di nebbia/secco controllato.
Per la pianificazione delle apparecchiature, questa è la sintesi pratica:
| Metodo | Cambiamento principale | Cosa deve essere in grado di fare la camera |
|---|---|---|
| A1 | Acido acetico aggiunto | Maneggiare la soluzione acidificata e mantenere la nebbia stabile |
| A2 | Esposizione ciclica acidificata | Ripeti il ciclo richiesto in modo coerente |
| A3 | Acqua di mare sintetica acidificata | Supporto chimica e ciclismo SWAAT |
| A4 | SO₂ introdotto | Controlla il gas in sicurezza e gestisce lo scarico/sigillatura |
| A5 | Diluire elettrolita + nebbia/secco | Controlla sia le fasi umide che quelle asciutte |
Usa questo solo come panoramica ingegneristica. La procedura effettiva dovrebbe sempre essere confrontata con lo standard vigente e con le specifiche del prodotto applicabili.
A1: Nebbia salina acidificata continua
A1 è l'eccezione all'interno dell'ASTM G85: è continuo, non ciclico.
La soluzione salina è acidificata con acido acetico, creando un ambiente di corrosione diverso dalla nebbia salina neutra.
Il test stesso è concettualmente semplice:
prepara la soluzione specificata, stabilisci l'ambiente di nebbia acidificata, mantieni l'esposizione, poi valuta il campione.
Le applicazioni tipiche possono includere componenti placcati, finiture decorative, rivestimenti metallici, parti metalliche rivestite e prodotti trattati superficialmente.
Per la selezione della camera, la preoccupazione principale è la compatibilità chimica piuttosto che la programmazione ciclica.
Il serbatoio, le tubature, il sistema di atomizzazione, il rivestimento della camera, i rack e il sistema di drenaggio devono tutti tollerare la chimica di prova richiesta.
Una camera che si comporta bene con la nebbia salina neutra non dovrebbe automaticamente essere considerata ugualmente adatta all'esposizione acidificata.
A2: Quando il ciclo diventa parte del test
A2 aggiunge esposizione ciclica.
Questo cambia il fabbisogno di attrezzature più di quanto possa sembrare a prima vista.
Ora la camera non sta solo creando nebbia corrosiva. Deve anche riprodurre la sequenza richiesta ripetutamente e in modo prevedibile.
Un modo utile per pensare ad A2 è:
fase di nebbia → fase ambientale definita → transizione → ripetizione
La transizione è importante perché un test può scorrere attraverso molti cicli. Se la camera si sposta da un ciclo all'altro, l'esposizione stessa diventa incoerente.
I potenziali DUT includono parti in acciaio rivestite, fissaggi, staffe, componenti in alluminio e altre parti metalliche trattate superficialmente.
Per A2, la camera dovrebbe essere esaminata per:
- programmazione automatica a ciclo,
- controllo della temperatura,
- stabilità della nebbia,
- capacità di transizione ambientale,
- ripetibilità durante cicli di lunga durata.
Qui una camera di corrosione ciclica inizia a offrire un chiaro vantaggio rispetto a un semplice mobile solo nebbia.
A3 SWAAT: Più di "Spray Salino per Alluminio"
ASTM G85 Annex A3 è il Assad Acidificata di Acqua, comunemente noto come SWAAT. ASTM identifica A3 come un'esposizione ciclica modificata alla corrosione che utilizza acqua di mare sintetica acidificata.
SWAAT è spesso associato all'alluminio, ma questa scorciatoia può essere fuorviante:
alluminio ≠ automaticamente A3
Prima di selezionare SWAAT, un ingegnere deve comunque sapere:
- quale lega è coinvolta,
- sia che la superficie sia nuda o rivestita,
- quale trattamento superficiale è stato applicato,
- quale specifica del cliente o OEM governa il prodotto,
- se A3 è effettivamente necessario.
Questa distinzione è importante per i materiali degli scambiatori di calore in alluminio, i pannelli in alluminio rivestito, i componenti in alluminio automobilistico, i campioni di materiali aerospaziali e i componenti marini.
La camera deve supportare sia la chimica richiesta sia la sequenza ambientale richiesta.
Per i laboratori che svolgono lavori ripetuti con SWAAT, la preparazione della soluzione e la compatibilità chimica diventano importanti quanto il volume della camera.
A4: SO₂ cambia la categoria dell'attrezzatura
A4 introduce anidride solforosa.
Questo è il metodo in cui diventa particolarmente pericoloso trattare "ASTM G85 capable" come una rivendicazione generica di prodotto.
Una camera progettata per la nebulizzazione salina, l'umidità e l'essiccazione è
SO₂ porta con sé requisiti aggiuntivi che possono includere:
- introduzione controllata del gas,
- misurazione gas,
- sigillatura della camera,
- materiali interni resistenti ai gas,
- gestione di scarico,
- protezione operatore,
- blocchi di sicurezza.
ASTM identifica A4 come la modifica ciclica SO₂ della nebbia salsa.
Per ITM-LAB, posizionerei A4 come una revisione
Questo è più responsabile dal punto di vista tecnico e offre al cliente una comprensione più chiara di ciò che deve essere specificato prima del preventivo.
A5: "No spray" non è la stessa cosa di uno stadio a secco
A5 utilizza un elettrolita diluito con nebbia ciclica ed esposizione a secco.
Questo è un buon esempio del perché un semplice armadio per nebbia salina e una camera per corrosione ciclica non sono la stessa macchina.
Spegnere semplicemente lo spray non crea necessariamente un ambiente asciutto controllato.
Se il test richiede una fase di asciutto definita, la camera potrebbe dover gestire lo scambio d'aria, la temperatura, il comportamento di asciugatura e la transizione di stadio in modo controllato.
Questo rende la domanda chiave sull'equipaggiamento molto semplice:
La camera può riprodurre la fase di asciugatura richiesta, o può solo smettere di spruzzare?
Questi non sono equivalenti.
Le potenziali applicazioni includono acciaio rivestito, componenti automobilistici, pannelli verniciati, fissaggi, sistemi di rivestimento protettivo e assemblaggi metallici esterni.
Dove compare ASTM G85 nei programmi di test reali

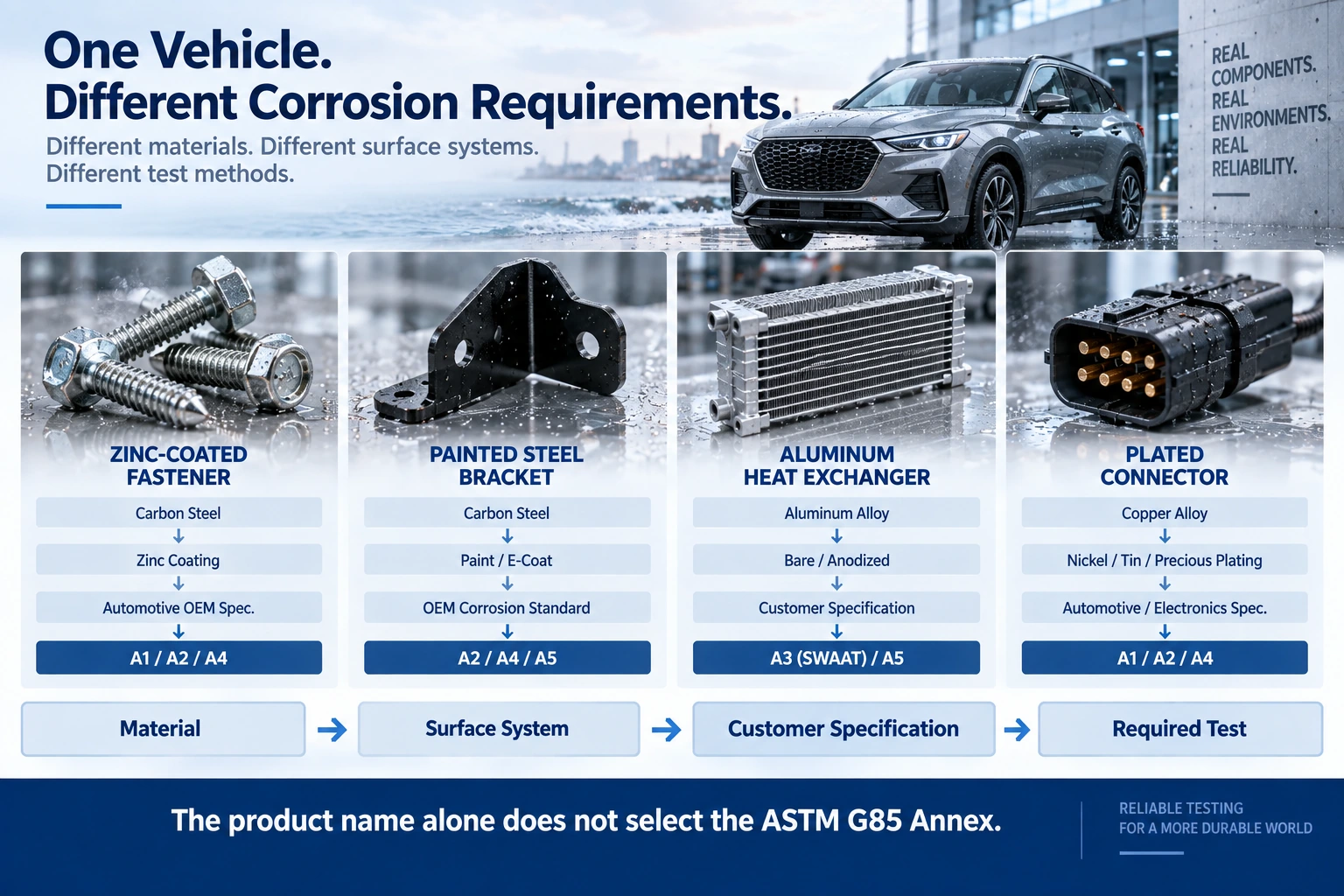

Automotive è un esempio ovvio, ma anche all'interno di un veicolo i requisiti di corrosione possono variare molto.
Un fissaggio rivestito di zinco, una staffa in acciaio verniciato, uno scambiatore di calore in alluminio e un connettore placcato possono tutti trovarsi nello stesso assemblaggio. Non utilizzano automaticamente lo stesso Allegato ASTM G85.
Lo stesso principio si applica altrove.
In aerospaziale, leghe di alluminio, fissaggi e superfici metalliche protette possono comparire nei programmi di qualificazione dove è richiesta un'esposizione modificata alla corrosione.
Nelle apparecchiature marine e costiere, gli ambienti contenenti sale rendono importanti i test di corrosione, ma il metodo di laboratorio deve comunque rispettare il requisito reale e non semplicemente "simulare il mare."
In elettronica, anche piccole quantità di corrosione possono influire sulla resistenza di contatto, la messa a terra, la schermatura o le prestazioni dei connettori molto prima che si sviluppi una ruggine visibile grave.
Nei rivestimenti e nel trattamento superficiale, ASTM G85 può essere utilizzata per confrontare sistemi di pittura, placcatura, rivestimenti di conversione, pretrattamenti e finiture protettive sotto esposizione controllata.
Il tema comune non è il nome del settore.
È:
materiale + sistema di superficie + requisito applicabile
una categoria di prodotto non equivale a un allegato
Questo è uno degli errori più facili da commettere.
Un componente in alluminio non significa automaticamente A3.
Un componente in acciaio rivestito non significa automaticamente A5.
Un fissaggio non appartiene automaticamente a un unico metodo di corrosione fisso.
La sequenza corretta è:
Qual è il prodotto?
Allora:
Qual è il materiale di base?
Allora:
Allora:
Quale specifica del cliente, OEM o prodotto si applica?
Solo dopo di ciò dovrebbe essere selezionato l'Allegato ASTM G85.
Il nome del prodotto da solo non basta.
ASTM G85 definisce l'esposizione, non PASS/FAIL
Questo punto merita più attenzione di quanto riceva di solito.
ASTM G85 definisce la pratica di esposizione. Non definisce universalmente quale livello di corrosione sia accettabile per un prodotto specifico. ASTM osserva esplicitamente che l'interpretazione specifica dei risultati per prodotto è al di fuori dell'ambito della pratica.
La valutazione post-esposizione può includere:
- red rust,
- white corrosion products,
- blistering,
- creepage,
- pitting,
- delaminazione,
- discolorazione,
- cambio di massa,
- prestazioni elettriche.
Ma il limite di accettazione deriva dalla specifica di prodotto applicabile, dal disegno, dal requisito OEM, dal requisito del cliente o dal metodo di valutazione separato.
Due laboratori possono gestire lo stesso Allegato G85 e comunque avere criteri PASS/FAIL diversi perché i requisiti del prodotto sono diversi.
È normale.
Cosa deve effettivamente controllare la camera
Una volta che l'Annex è conosciuto, il problema diventa un compito di configurazione dell'apparecchiatura.
Le principali aree da esaminare sono chimica, generazione di nebbia, controllo ambientale, comportamento di transizione, carico del campione, capacità di asciugatura, gestione speciale dei gas e requisiti dati/controllo.
La compatibilità chimica viene prima. A1, A3 e A5 non utilizzano chimiche di prova identiche, quindi le parti bagnate del sistema sono importanti.
La generazione della nebbia deve anche essere stabile e ripetibile. Le prestazioni dell'ugello da sole non bastano; L'apporto d'aria, la somministrazione della soluzione, la temperatura della camera e la distribuzione della nebbia influenzano tutti l'esposizione.
Per i test ciclici, la camera deve essere in grado di spostarsi costantemente tra gli stadi richiesti. Questo diventa particolarmente importante durante test lunghi in cui il cambio manuale creerebbe una dipendenza non necessaria dall'operatore.
Il carico del campione deve essere considerato anche come un input ingegneristico piuttosto che un ripensamento.
Una camera nominale da 1000 L non indica automaticamente quante parti possono essere montate correttamente.
Le vere domande sono:
Quanto sono grandi i campioni? Quanti vengono testati per lotto? Da quale angolazione? Con quale spaziamento?
E per A4, la gestione SO₂ deve essere rivista separatamente.
Dove si inserisce la serie ITM-LAB YWX/T
Per i programmi di corrosione modificati e ciclici, la piattaforma ITM-LAB rilevante è la YWX/T Series Compound Salt Spray Test Chamber.
Il sistema è pensato per programmi di test che possono richiedere combinazioni di:
spruzzi salini, umidità o esposizione a umidità, asciugatura e cicli programmabili
Questo lo rende più adatto per programmi di corrosione ciclica rispetto a un semplice armadio di nebbia continua.
I DUT tipici includono parti automobilistiche, pannelli rivestiti, componenti in alluminio, fissaggi, connettori, componenti placcate, ferramenta industriale e prodotti metallici per esterni.
Per ASTM G85, la camera deve comunque essere abbinata all'Allegato esatto:
| Allegato | Punto di configurazione a Confermare |
|---|---|
| A1 | Compatibilità della soluzione acidificata e controllo continuo della nebbia |
| A2 | Soluzione acidificata più controllo dell'esposizione ciclica |
| A3 | SWAAT chimica e ciclo richiesto |
| A4 | Configurazione dedicata SO₂ e sicurezza |
| A5 | Diluire compatibilità elettrolitica e controllo nebbia/secco |
La frase
Prima di chiedere una "camera ASTM G85"
Una richiesta che dice solo:
"Si prega di citare una camera ASTM G85."
lascia troppe domande ingegneristiche senza risposta.
Un'inchiesta migliore dovrebbe includere:
Dimensioni del campione: ______
Quantità per lotto: ______
Ciclo di esposizione richiesto: ______
Queste informazioni permettono al fornitore di lavorare attraverso:
sistema soluzione, sistema di nebbia, controllo ciclo, disposizione del rack, volume di lavoro, requisiti di sicurezza e configurazione finale della camera
Il numero standard da solo non può farlo.
Errori comuni nelle specifiche
Alcuni errori si ripresentano ripetutamente.
Il primo è trattare ASTM G85 come un unico test. Non lo è. Identifica sempre l'Annesso.
Il secondo presume che un ambiente più aggressivo sia automaticamente più appropriato. Non lo è. L'ambiente corretto è quello richiesto dalla specifica di governo.
Il terzo è il caso di chiamare ogni metodo G85 ciclico. A1 è continua.
Un altro errore comune è acquistare una camera solo per nebbia per un programma di nebbia/asciugatura. Fermare lo spruzzo non crea automaticamente la condizione di asciugatura necessaria.
Anche la chimica è facile da trascurare. Soluzione acidificata, sali marini sintetici ed elettroliti diluiti possono influenzare i materiali della camera in modo diverso.
Infine, ASTM G85 non dovrebbe essere utilizzato come criterio universale PASS/FAIL. L'esposizione proviene da G85; L'accettazione deriva dal requisito del prodotto.
Quanto dovrebbe durare un test ASTM G85?
Non esiste una risposta universale unica.
ASTM G85 non prescrive una durata di esposizione per ogni prodotto. Non prescrive nemmeno quale modifica debba essere utilizzata per ogni prodotto.
La durata del test può derivare da una specifica OEM, un requisito del cliente, un programma di qualifica, uno standard di prodotto o un piano di validazione interno.
Ecco perché una richiesta di preventivo come:
"ASTM G85, 1000 ore"
è incompleto.
Una richiesta molto migliore è:
"ASTM G85 A3, campioni in alluminio, ciclo specificato dal cliente, esposizione totale ___."
L'Annesso e il ciclo contano tanto quanto il numero di ore.
Le ore ASTM G85 possono essere convertite in anni all'aperto?
Non come regola universale.
Dichiarazioni come:
deve essere trattata con cautela a meno che non esista una correlazione specifica del prodotto validata.
La corrosione del campo dipende da clima, temperatura, umidità, precipitazioni, deposizione di sale, inquinamento, tasso di asciugatura, geometria, orientamento, danni al rivestimento e manutenzione.
I test di corrosione accelerati sono utili per confronti e qualificazioni controllati.
Non è automaticamente una conversione diretta del clock alla vita operativa reale.
FAQ
ASTM G85 è la stessa di ASTM B117?
N. ASTM B117 utilizza un ambiente convenzionale di nebbia salina continua e continuo, mentre ASTM G85 modifica la chimica, la sequenza di esposizione o entrambe a seconda dell'Allegato selezionato.
Qual è il metodo ASTM G85 di SWAAT?
A3.
A1 è ciclico?
No. A1 è continuo.
Quale metodo usa SO₂?
A4.
Una camera può far funzionare ogni Allegato ASTM G85?
Non automaticamente. Le funzioni e i materiali della camera installati devono essere controllati rispetto al metodo selezionato, specialmente per A4.
Roadmap di selezione della camera di prova ASTM G85
↓
↓
↓
CONFERMA REQUISITO PRODOTTO / CLIENTE
↓
È NECESSARIO ASTM G85?
↓
↓
DEFINISCI LA CHIMICA DEL TEST
↓
DEFINIRE IL CICLO DI ESPOSIZIONE
↓
DEFINISCI DIMENSIONE DEL CAMPIONE + QUANTITÀ
↓
↓
VERIFICA FUNZIONI DELLA CAMERA
↓
VERIFICA VOLUME DI LAVORO
↓
SELEZIONA LA CONFIGURAZIONE YWX/T
Conclusione
ASTM G85 non deve essere trattata come una singola casella di spunta su una specifica di camera.
Il vero percorso di selezione è:
Allegato → materiale → sistema superficiale → chimica → ciclo → carico di campioni → requisito di valutazione
Una volta che questi input sono liberi, l'apparecchiatura può essere configurata attorno al test effettivo.
Per i progetti ASTM G85, inviare a ITM-LAB l'Annex, il materiale del campione, il trattamento superficiale, le dimensioni del campione, la quantità, il ciclo richiesto, la durata dell'esposizione e qualsiasi requisito SWAAT, SO₂ o nebbia/secco.
Questo fornisce al team di ingegneri abbastanza informazioni per raccomandare la configurazione corretta YWX/T senza specificare troppo o meno il sistema.
