Un disegno richiede "JIS Z 2371, NSS, 480 h." I componenti sono staffe automobilistiche rivestite di zinco, e il laboratorio dispone già di una camera di nebbia salina utilizzata per i test ISO 9227.
Può essere usata la stessa camera?
Possibilmente—ma il solo numero standard non risponde alla domanda.
Prima di impostare una temperatura o riempire il serbatoio della soluzione, il laboratorio deve sapere quale metodo JIS Z 2371 è richiesto, quale rivestimento viene valutato, come verranno caricati i campioni, per quanto tempo durerà l'esposizione e quale specifica definisce l'accettazione dopo il test.
Questa distinzione è importante perché JIS Z 2371 copre tre metodi di nebbia salata: NSS, AASS e CASS. Condividono lo stesso principio generale, ma non utilizzano la stessa chimica di prova o condizioni operative.
Questa guida esamina JIS Z 2371 da una prospettiva pratica di test: cosa copre lo standard, in che modo i tre metodi differiscono, dove viene utilizzato, come si confronta con la ISO 9227 e cosa verificare quando si seleziona una camera di prova per la nebbia salina.
Cos'è JIS Z 2371?
>JIS Z 2371:2015, Metodi di test della nebbia salina, è uno standard industriale giapponese per la valutazione della resistenza alla corrosione di materiali metallici e materiali metallici protetti da elettrodeposizione, film inorganici o rivestimenti organici come la vernice.
Definisce le soluzioni saline, gli apparati e le procedure utilizzate per tre metodi:
NSS — Nebulizzazione salina neutra
AASS — Spray di Sale di Acido Acetico
CASS — Spray di Sale Acido Acetico Accelerato dal Rame
Lo standard tratta anche campioni di prova, condizioni di prova, valutazione dei risultati e metodi per verificare la riproducibilità e la corrosività dell'armadio di prova.
In altre parole, JIS Z 2371 non è semplicemente un requisito per spruzzare acqua salata su un pezzo. Stabilisce un ambiente di corrosione controllato che un laboratorio dovrebbe essere in grado di riprodurre da un test all'altro.
>JIS Z 2371:2015 rimane uno standard giapponese attivo. È stato preparato sulla base della norma ISO 9227:2012 con modifiche ai contenuti tecnici—una relazione che diventa importante quando si confrontano i requisiti JIS e ISO.
>
NSS, AASS e CASS: tre test sotto un unico standard
È facile parlare di un "test JIS Z 2371" come se fosse un'esposizione fissa. È più utile pensare a JIS Z 2371 come a un quadro che contiene tre diversi metodi di nebbia salina.
Il metodo richiesto normalmente deriva dallo standard del prodotto, dalla specifica del rivestimento, dal disegno o dal requisito del cliente.
NSS: il metodo della nebbia salina a uso generale
Il test del Neutro Spruzzo Salsale (NSS) utilizza una soluzione di cloruro di sodio in condizioni neutre.
Dei tre metodi, questo è quello che la maggior parte degli ingegneri incontra per primo. È applicabile a un'ampia gamma di metalli e sistemi di protezione dalla corrosione, inclusi rivestimenti metallici, rivestimenti di conversione, rivestimenti a ossido anodici e rivestimenti organici su metallo.
I pezzi tipici di prova includono fissaggi rivestiti di zinco, staffe, pannelli verniciati, alloggiamenti rivestiti e altri componenti di produzione in cui è necessario verificare la qualità di un sistema di protezione dalla corrosione.
NSS non è una simulazione diretta di anno di esposizione esterna o marina. Si tratta di un test di corrosione controllato in laboratorio.
AASS: una spruzzatura salina acidificata
Il metodo Acetic Acid Salt Spray (AASS) modifica la chimica del test acidificando la soluzione di cloruro di sodio con acido acetico.
Quella distinzione è più importante che semplicemente dire che AASS è "più grave."
AASS crea un ambiente di test definito separatamente. È particolarmente utile per alcuni sistemi di rivestimento decorativo e può essere applicato anche a rivestimenti anodici e organici su alluminio.
Se un disegno richiede AASS, estendere la durata di un test NSS non è un sostituto equivalente.
CASS: nebulizzazione salina acidificata accelerata dal rame
Il test Copper-Accelerated Acetic Acid Salt Spray (CASS) aggiunge cloruro di rame alla soluzione salina acidificata e opera a una temperatura di spazio di prova più elevata.
CASS è comunemente associato a sistemi di rivestimento decorativo come rame + nichel + cromo e nichel + cromo, così come a rivestimenti anodici e organici selezionati su alluminio.
Per un laboratorio, la conseguenza pratica è semplice: una camera usata solo per NSS non dovrebbe essere presumibile pronta per il CASS semplicemente perché entrambi i test coinvolgono nebbia salsastra.
Chimica della soluzione, materiali esposti alla soluzione, capacità di temperatura e configurazione completa della camera devono essere verificati.
Condizioni di test JIS Z 2371: cosa deve effettivamente essere controllato?
Una camera di nebbia salina piena di nebbia visibile può sembrare convincente attraverso il coperchio, ma la densità della nebbia da sola dice ben poco sul fatto che il test sia sotto controllo.
Il laboratorio deve controllare la chimica della soluzione, il pH, la temperatura nello spazio di prova, l'atomizzazione e la nebbia raccolta, assicurandosi che la disposizione del campione non disturbi l'esposizione prevista.
A livello pratico di selezione dell'equipaggiamento, i tre metodi differiscono come segue:
| Condizioni di prova | NSS | AASS | CASS |
|---|---|---|---|
| Soluzione principale | Cloruro di sodio | Cloruro di sodio | Cloruro di sodio |
| Acidificazione | No | Acido acetico | Acido acetico |
| Aggiunta di cloruro di rame | No | No | Sì |
| Ambiente pH | Neutrale | Acido | Acido |
| Temperatura nello spazio di prova | Classe 35°C | Classe 35°C | Classe 50°C |
| Focus tipico | Protezione generale contro la corrosione | Rivestimenti decorativi / in alluminio selezionati | Valutazione accelerata del rivestimento decorativo |
Queste sono differenze a livello di selezione, non un sostituto della copia controllata di JIS Z 2371 utilizzata dal laboratorio. La preparazione esatta del reagente, la concentrazione, i limiti di pH, i requisiti di raccolta, le tolleranze e le procedure di verifica in cabinet devono sempre essere prese dallo standard applicabile.
La chimica delle soluzioni conta
Per NSS, ottenere correttamente la concentrazione di cloruro di sodio è solo una parte del lavoro. La qualità dell'acqua, la contaminazione e il pH possono tutti influenzare l'esposizione.
AASS introduce l'acido acetico. Il CASS aggiunge un'altra variabile tramite il cloruro di rame.
Passare da NSS a CASS non è quindi semplicemente un programma diverso sul controller di camera.
La temperatura conta
NSS e AASS utilizzano una temperatura nello spazio di test intorno a 35°C, mentre CASS opera intorno ai 50°C.
Quella differenza ha un impatto diretto sulla capacità e configurazione dell'apparecchiatura.
La raccolta della nebbia è importante
Un errore comune è giudicare una camera di spruzzo salino dall'aspetto:
"C'è molta nebbia, quindi il test deve funzionare."
Non necessariamente.
La nebbia depositata deve essere raccolta e valutata secondo il metodo applicabile. Una camera può apparire densamente appannata mentre la condizione effettiva di raccolta è fuori dal range richiesto.
Anche il carico dei campioni è importante
Una camera può contenere fisicamente 40 parti e comunque essere un setup di prova scadente per 40 parti.
Consideriamo una fila di parentesi placcate poste troppo vicine tra loro. Le prime parti possono proteggere chi si trova dietro di loro. Il condensato di un campione superiore può gocciolare su uno inferiore. L'esposizione locale risultante non è più la condizione di nebbia salina controllata che il metodo intende.
Per i laboratori di produzione, la capacità utilizzabile non è quindi semplicemente una questione di volume interno della camera.
Spaziatura, orientamento e accesso alla nebbia contano.
Quanto dura un test JIS Z 2371?
Non esiste una risposta universale come "JIS Z 2371 richiede 500 ore."
Un cliente può specificare 24 h, 96 h, 240 h, 480 h, 500 h, 720 h, 1.000 h o un altro periodo di esposizione.
La distinzione importante è che lo standard della nebbia salina definisce il metodo di prova, mentre il prodotto, il rivestimento, l'OEM o la specifica del cliente normalmente definisce il periodo di esposizione e i criteri di accettazione.
Questo evita un errore di acquisto sorprendentemente comune: selezionare l'apparecchiatura dal numero standard senza prima definire il programma di test effettivo.
JIS Z 2371 vs ISO 9227: Sono la stessa cosa?
No—ma sono strettamente correlate.
Questa distinzione è importante per i laboratori che lavorano sia con specifiche di clienti giapponesi che internazionali.
>JIS Z 2371:2015 è stata preparata sulla base della norma ISO 9227:2012 con modifiche ai contenuti tecnici. Il suo grado di corrispondenza è identificato come MOD, cioè modificato piuttosto che identico.
ISO 9227 è stata successivamente rivista. L'edizione internazionale attuale è ISO 9227:2022, mentre JIS Z 2371 rimane l'edizione 2015 basata sul documento ISO 2012.
La relazione può essere riassunta così:
| JIS Z 2371:2015 | ISO 9227:2022 | |
|---|---|---|
| Sistema di standardizzazione | Standard industriali giapponesi | Standard Internazionale |
| NSS | Sì | Sì |
| AASS | Sì | Sì |
| CASS | Sì | Sì |
| Base internazionale | ISO 9227:2012 | Edizione ISO attuale |
| Grado di corrispondenza | MOD | — |
| Principio principale | Test di corrosione per nebbia salina | Test di corrosione per nebbia salina |
| Automaticamente intercambiabili? | No | No |
I due standard condividono gran parte della stessa architettura di test. Entrambi coprono NSS, AASS e CASS, e entrambi trattano l'esposizione controllata alla corrosione della nebbia salina.
Ma correlato non significa identico.
È possibile utilizzare una camera ISO 9227 per JIS Z 2371?
Spesso, la stessa camera fisica può essere in grado di supportare entrambi gli standard.
Ma la capacità dovrebbe essere verificata rispetto al metodo effettivo e all'edizione applicabile, non dedotta da un'etichetta ISO 9227 sull'apparecchiatura.
Supponiamo che un laboratorio possieda una camera configurata per ISO 9227 NSS. Un cliente giapponese quindi richiede JIS Z 2371 CASS.
La domanda non è più semplicemente se la camera produca nebbia salina.
Il laboratorio deve verificare la chimica richiesta della soluzione CASS, la temperatura di test, la compatibilità dei materiali, la raccolta della nebbia e altri requisiti JIS applicabili.
Vale anche il contrario. Una camera storicamente utilizzata per JIS Z 2371 non dovrebbe essere automaticamente dichiarata conforme all'ultima edizione ISO 9227 senza esaminare i requisiti attuali.
>
Dove viene utilizzato JIS Z 2371?
>JIS Z 2371 è rilevante ovunque una specifica di prodotto giapponese, un requisito del cliente o un documento della catena di approvvigionamento richieda test per corrosione della nebbia salina.
Lo standard è particolarmente utile per valutare metalli e sistemi di protezione superficiale, piuttosto che per un prodotto finito specifico.
Nella produzione automobilistica, ciò può significare fissaggi, staffe, clip, alloggiamenti, ferramenta placcata, terminali elettrici o rifiniture decorative. Il metodo JIS stabilisce l'ambiente di esposizione, mentre un OEM o una specifica di componente può determinare per quanto tempo il pezzo viene testato e quale livello di corrosione è accettabile.
I produttori di elettronica possono utilizzare test di nebbia salina su connettori, terminali, alloggiamenti metallici, parti di schermatura e hardware. Un componente può rimanere meccanicamente intatto mentre la corrosione a una superficie di contatto o a un terminale crea un problema di affidabilità molto diverso.
La deplasazione elettrostatica è un'altra applicazione naturale. Zinco, nichel, cromo e rivestimenti decorativi multistrato possono essere tutti valutati utilizzando un metodo appropriato della nebbia salina. Qui, selezionare NSS, AASS o CASS diventa particolarmente importante perché i metodi non sono pensati per esattamente gli stessi sistemi di rivestimento.
I componenti verniciati, verniciati in polvere e anodizzati compaiono frequentemente anche nei programmi di test contro la corrosione. A seconda della specifica regolare, gli ingegneri possono cercare vesciche, corrosione del substrato, separazione del rivestimento, corrosione attorno a un difetto intenzionale o altre modifiche definite dopo l'esposizione.
>
Cosa succede realmente durante un test JIS Z 2371?
Un buon test della nebbia salina inizia prima che la camera inizi a spruzzare.
Innanzitutto, il laboratorio conferma il requisito normativo. "JIS Z 2371" da solo è incompleto; il metodo, il campione, la durata dell'esposizione e il requisito di valutazione devono essere conosciuti.
La soluzione NSS, AASS o CASS appropriata viene quindi preparata. La camera viene portata alle condizioni operative richieste e la disposizione del campione viene controllata prima dell'inizio dell'esposizione.
La posizione del campione merita più attenzione di quanta ne riceva spesso. I pezzi non dovrebbero proteggersi a vicenda dalla nebbia, e la condensa di un pezzo di prova non dovrebbe cadere su un altro. Caricare il numero massimo possibile di parti nella camera non è automaticamente la stessa cosa che usarla in modo efficiente.
Una volta iniziata l'esposizione, il laboratorio monitora le condizioni che determinano se il test rimane valido. La temperatura, la condizione della soluzione e la raccolta della nebbia sono più significative che semplicemente verificare se la nebbia è visibile.
Dopo il periodo di esposizione specificato, i campioni vengono rimossi e trattati secondo la procedura applicabile prima della valutazione.
Cosa succede dopo dipende dalla specifica del prodotto.
Un cliente può specificare un'area consentita di ruggine rossa. Un'altra può limitare la corrosione bianca. Una specifica di rivestimento può richiedere la valutazione di vesciche o propagazione della corrosione da parte di un scribe.
Per questo motivo il metodo della nebbia salina e la specifica di accettazione non devono essere confusi.
>JIS Z 2371 stabilisce il metodo di esposizione. Non dà a ogni prodotto lo stesso criterio di superamento/fallimento.
Cosa rende inaffidabili i risultati della nebbia salata?
La maggior parte dei test di nebbia salina dannosi non fallisce perché qualcuno ha dimenticato di accendere la camera. I problemi sono di solito meno evidenti.
Uno tratta la soluzione come "abbastanza vicina." La concentrazione di sale può ricevere tutta l'attenzione mentre pH, qualità dell'acqua o contaminazione vengono trascurati. Con AASS e CASS, la chimica diventa ancora più importante.
Un altro si basa su come appare la camera. La nebbia visibile non è una misura. I dati di raccolta aiutano a stabilire se l'esposizione prevista raggiunge effettivamente la zona del campione.
Il sovraccarico è un altro problema pratico. Aggiungere un'altra fila di parti migliora la velocità solo se l'esposizione rimane valida. Schermature, scarsa distanza e trasferimento di condensati possono compromettere il test prima che la camera appaia fisicamente piena.
La temperatura può anche essere fraintesa. Un controller che mostra la temperatura target non dimostra, da solo, che ogni aspetto dell'ambiente di test sia corretto. La progettazione della camera, il carico e la stabilità operativa contribuiscono tutti all'esposizione effettiva.
Infine, i laboratori a volte presumono che la capacità NSS significhi automaticamente capacità CASS. Non è così. Il CASS modifica sia la chimica che le condizioni operative, quindi i materiali a contatto con la soluzione, la capacità di temperatura e la configurazione complessiva del sistema devono essere rivisti.
Questi non sono dettagli minori. Determinano se centinaia di ore in una camera producono dati utili sulla corrosione—o semplicemente consumano centinaia di ore.
Scegliere una camera per spruzzi salini per JIS Z 2371
Chamber volume è una specifica facile da confrontare—e una delle più semplici da sottolineare.
Una camera da 600 L non è automaticamente la camera giusta semplicemente perché i componenti vi si insergono.
Per un progetto JIS Z 2371, inizia con quattro domande.
Quale metodo userai?
NSS, AASS o CASS?
Un laboratorio che esegue solo NSS può avere requisiti di attrezzatura diversi rispetto a uno che passa regolarmente da diversi metodi di nebbia salata.
Se è necessario il CASS, confermare che il sistema proposto sia effettivamente configurato per la sua chimica e temperatura operativa.
Cosa ci sarà dentro la camera?
Un coupon per rivestimento piatto, 50 staffe automobilistiche e un grande involucro assemblato creano condizioni di carico completamente diverse.
Informazioni utili includono le dimensioni del campione, la quantità per lotto, il materiale, il rivestimento e l'orientamento previsto.
Quanto durerà il test?
Un laboratorio che esegue brevi esposizioni QC ha un modello operativo diverso rispetto a uno che gestisce programmi di qualificazione da 500 o 1.000 ore.
I test di lunga durata pongono maggiore enfasi sulla fornitura della soluzione, sul funzionamento continuo, sull'accesso alla manutenzione e sulla stabilità.
Cosa aggiunge la specifica del cliente?
JIS Z 2371 potrebbe essere solo una riga in un requisito molto più ampio.
Un disegno o una specifica di rivestimento OEM può aggiungere una particolare durata di esposizione, un metodo di preparazione del campione, un requisito di ispezione o un criterio di accettazione.
La camera deve essere selezionata secondo il requisito completo.

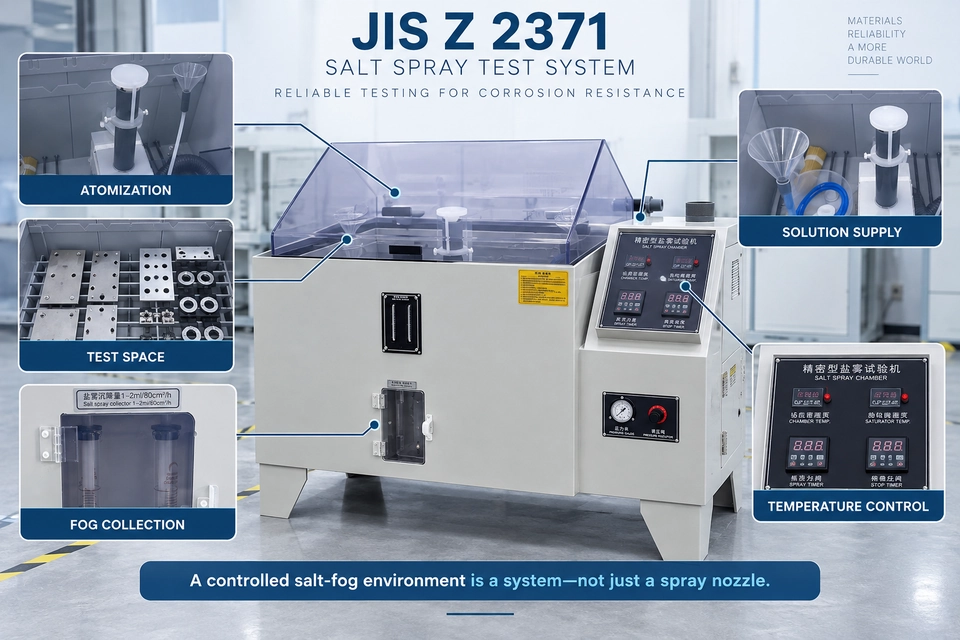

Configurazione di una camera di prova per la nebbia salina ITM-LAB YWX/T
Per un progetto JIS Z 2371, il numero standard da solo non è sufficiente per una raccomandazione di apparecchiatura utile.
The >ITM-LAB YWX/T Salt Spray Test Chamber può essere configurato attorno al metodo richiesto della nebbia salina e al carico di campioni. A seconda della configurazione selezionata, la piattaforma può supportare requisiti di test per la nebbia salina associati a standard come JIS Z 2371, ISO 9227 e ASTM B117.
La configurazione finale dovrebbe sempre essere confermata rispetto al metodo di prova richiesto, piuttosto che presumere che ogni versione a camera eseguisca ogni test della nebbia salata.
Lo spazio di prova utilizza una costruzione resistente alla corrosione per un'esposizione prolungata alla nebbia salsua. Il sistema integra l'approvvigionamento della soluzione, l'atomizzazione, il controllo della temperatura e la raccolta della nebbia, così che il laboratorio possa controllare l'esposizione invece di limitarsi a generare nebbia.
La capacità del campione dovrebbe quindi essere adattata al carico effettivo di test.
Se un cliente prevede di testare 30 staffe automobilistiche in ogni lotto, ad esempio, abbiamo bisogno delle dimensioni delle staffe, dell'orientamento e della distanza richiesta—non solo di un volume di camera richiesto. Questo permette di considerare insieme lo spazio di lavoro e la disposizione del campione.
Dove è richiesta AASS o CASS, tali informazioni devono essere fornite prima della configurazione per poter essere riesaminate le esigenze di chimica, temperatura e sistema rilevanti.
Un esempio pratico di selezione
Consideriamo un fornitore automobilistico che riceve questo requisito:
Standard: JIS Z 2371
Metodo: NSS
Prodotto: Bracket
auto rivestito dizinco Esposizione: 480 h
Lotto: 30 parti
Non ci sono ancora abbastanza informazioni per selezionare una camera.
Le domande successive sono fisiche.
Quanto è grande ogni parentesi? Come sarà orientata? Quanta distanza è richiesta tra i campioni? Tutte e 30 le parti verranno testate in un unico lotto? Quale portapacchi o accessorio è necessario?
Poi arrivano le domande di valutazione.
Quale condizione di corrosione cerca il cliente dopo 480 ore? La ruggine rossa è il criterio di accettazione? La corrosione bianca viene valutata separatamente? Esiste una specifica OEM oltre a JIS Z 2371?
Una volta risposte a queste domande, la selezione della camera diventa molto più significativa.
La logica ingegneristica è:
JIS Z 2371
↓
NSS
↓
BRACKET AUTOMOBILISTICO RIVESTITO DI ZINCO
↓
480 h
↓
30 PARTI
↓
DIMENSIONE PARTE + ORIENTAMENTO
↓
SPAZIO DI LAVORO
↓
CONFIGURAZIONE CAMERA
Nota cosa non è successo.
Non abbiamo iniziato chiedendo se il cliente volesse una camera da 270 L, 600 L o 1.000 L.
Il test ha definito l'apparecchiatura—non il contrario.
FAQ JIS Z 2371
JIS Z 2371 è lo stesso della ISO 9227?
No. JIS Z 2371:2015 è stato preparato sulla base della norma ISO 9227:2012, ma il suo grado di corrispondenza è MOD, il che significa che esistono modifiche tecniche.
ISO 9227 è stata successivamente rivista. L'edizione internazionale attuale è ISO 9227:2022.
Laboratories dovrebbe quindi verificare lo standard e l'edizione specificati dal cliente invece di considerare JIS Z 2371 e ISO 9227 come nomi intercambiabili.
Una camera di nebbia salina ISO 9227 può eseguire i test JIS Z 2371?
Potenzialmente, sì—ma questo dovrebbe essere verificato rispetto al metodo specifico JIS Z 2371 e alla configurazione della camera.
Una camera capace di ISO 9227 NSS, ad esempio, non dovrebbe automaticamente essere presumibile soddisfi tutti i requisiti per JIS Z 2371 CASS.
Verifica la chimica della soluzione richiesta, la temperatura, la raccolta della nebbia, la compatibilità dei materiali e altre condizioni applicabili.
Quanto dura un test sulla nebbia salina JIS Z 2371?
Non esiste un tempo di esposizione unico per ogni prodotto.
La durata richiesta è normalmente definita dalla specifica del prodotto, dalla specifica del rivestimento, dal requisito OEM, dal disegno o dal piano di test del cliente. Per questo motivo possono comparire requisiti come 96 h, 240 h, 480 h, 500 h o 1.000 h accanto a JIS Z 2371.
La stessa camera può eseguire NSS, AASS e CASS?
Un sistema adeguatamente configurato può supportare più metodi, ma ciò non dovrebbe essere presumito.
AASS e in particolare CASS introducono requisiti chimici e operativi differenti. Indica al produttore della camera esattamente quali metodi il laboratorio intende utilizzare prima che la configurazione dell'attrezzatura venga finalizzata.
Conclusione finale
Se un disegno dice JIS Z 2371, non iniziare scegliendo la dimensione della camera.
Inizia chiedendo quale metodo è richiesto: NSS, AASS o CASS?
Poi definisci il materiale e il rivestimento, le dimensioni del campione, la quantità del lotto, la durata dell'esposizione, l'orientamento e la specifica di accettazione.
Solo allora la selezione della camera diventa una decisione ingegneristica piuttosto che un confronto di catalogo.
>JIS Z 2371 e ISO 9227 sono strettamente correlati, ma non sono semplicemente due nomi per lo stesso documento. JIS Z 2371:2015 è un'adozione modificata basata sulla ISO 9227:2012, mentre lo standard internazionale è poi passato alla ISO 9227:2022.
Per laboratori che lavorano in programmi clienti giapponesi e internazionali, una regola è particolarmente utile:
Verifica prima il metodo di test e l'edizione. Configura l'attrezzatura in secondo luogo.
Hai bisogno di configurare una camera per la nebbia salina per JIS Z 2371?
Invia a ITM-LAB il tuo standard di test, metodo NSS/AASS/CASS, materiale e rivestimento del campione, dimensioni, quantità per lotto, tempo di esposizione richiesto e specifiche del cliente o OEM.
Il nostro team di ingegneria può utilizzare questi dettagli per raccomandare una configurazione appropriata della camera di test per YWX/T per la camera di prova della nebbia salina per il programma di prova vero e proprio.
